Luces de refrigerador magnético (4 / 8 paso)

Paso 4: Conectar la potencia

utilicé un 4,5 voltios / 500 adaptador de corriente AC con imanes conectados a dos cables de la red de alimentación. Los hilos se pegan a los imanes y las copas (no fondos) de los imanes están cubiertas de pegamento caliente para impedir que se ponga en cortocircuito el circuito debe toquen los dos imanes. Los imanes pueden orientarse para que los fondos se oponen magnéticamente - que debe impedir asociar uno al otro Si haz tirados de la nevera.

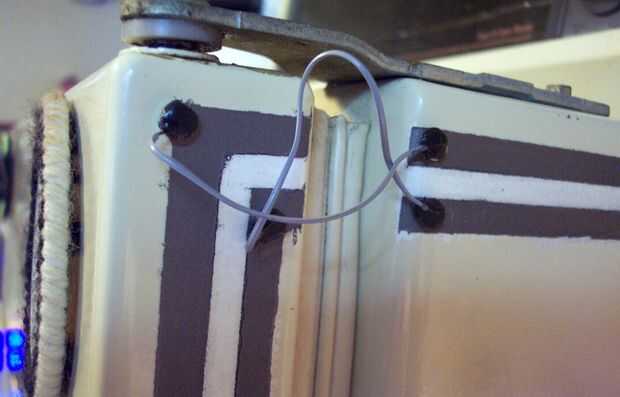

Existe un vacío en el circuito entre la puerta y el panel lateral de la nevera. Para completar el circuito, usé dos cables de puente pequeño con imanes conectados a ambos extremos. Asegúrese de dejar suficiente holgura en los cables para cubrir la brecha incluso cuando se abre la puerta de la nevera todo el camino.

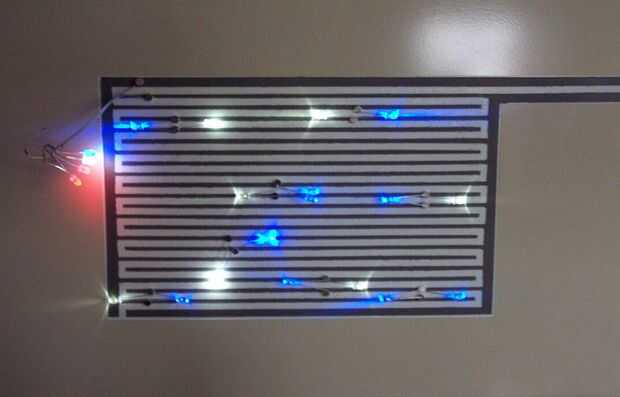

Ahora la red tiene poder. Ya que los LEDs no son construidos sin embargo, puede probar el circuito simplemente por colocar unos imanes en los rastros de la rejilla y la mentira algunos LED sobre los imanes. Los pines/cables leds son atraídos por los imanes, así que ningún esfuerzo especial se requiere para esta prueba.

Mido 15 ohmios de la resistencia en cada rastro va desde la parte trasera de la nevera a la red y otro a 15 ohmios desde el lado de la rejilla al centro. Cuando coloco un puente de alambre en el centro de la rejilla, mido aproximadamente 60 Ohms entre dos terminales de alimentación en la parte trasera de la nevera - así un circuito completo entre la fuente de alimentación, cruzar cualquier punto dado de la red y volver a la fuente de alimentación es aproximadamente de 60 ohmios.

He encontrado que la conductividad de la pintura aumentada como la pintura seca, así que no preocuparse demasiado si usted está recibiendo lecturas más altas que al principio. Si consigues algo mucho mayor o mucho menor, puede optar por utilizar una fuente de alimentación de tensión para compensar o cinta de cobre para reducir la resistencia en los rastros.
