Luces del casco de la bici (1 / 3 paso)

Paso 1: El circuito

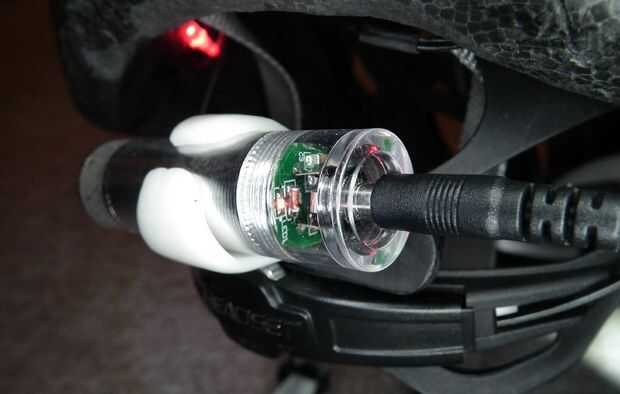

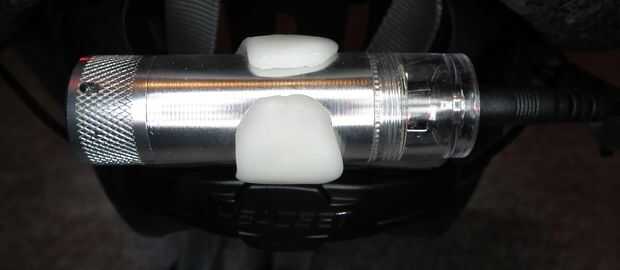

Potencia: opté por usar un cargador de teléfono con AA, es una caja pequeña y aseada que convenientemente aumenta el voltaje de la célula del AA (1.5V) para acerca de 5V que es conveniente para la alimentación de los LEDs. He visto los cargadores de teléfono de entre £3 y £5 en varias tiendas (Tesco y Maplin).

Cargador del teléfono proporciona aproximadamente 5v pero cuando el LED de corriente encontré la tensión disminuida un poco. Para obtener la corriente correcta a través de las resistencias de Ohm 12 tres LEDs, funcionó bien para mí. Valores de resistencia entre 12 y 20 ohmios es probable que sea conveniente si usted está usando 0.5W LED blancos, pero vale la pena comprobar las corrientes con un polímetro si puedes.

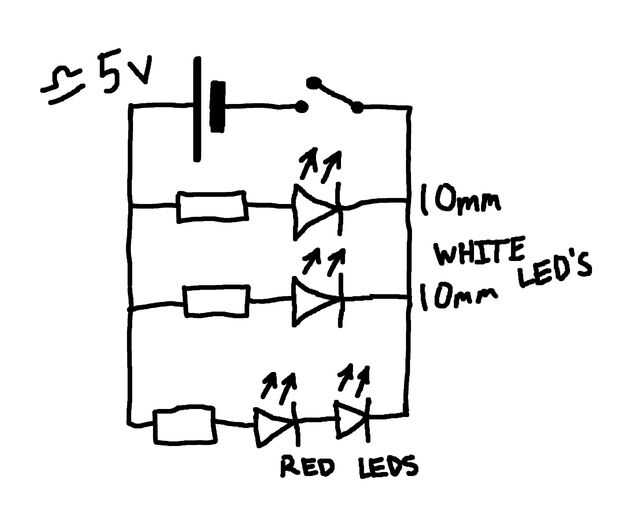

El circuito completo se muestra en el diagrama proporcionado.
