Luces intermitentes de emergencia (6 / 8 paso)

Paso 6: El acabado izquierda derecha intermitente

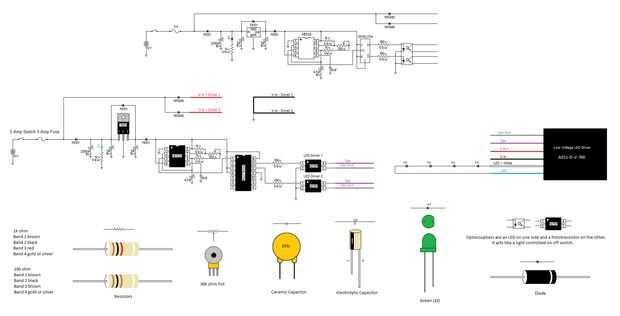

El siguiente paso es conectar este circuito al Luxeon Star alta potencia LED conductor del. Con circuitos de diferentes tensiones actuales y quiero aislar con diodos y ópticas aisladores para evitar la retroalimentación de energía que puede dañar el circuito de baja potencia, así que he añadido tres diodos de aislamiento y dos optoacopladores.

El controlador Star Luxeon LED con este circuito es el controlador regulable de seis cables para función Estroboscopio que conectar un colector de transistor 2N3904 cable Dim y emisor a dim cable de tierra y la base que en señal de que viene.

Para esta función sustituye el 2N3904 por un optoacoplador capaz de llevar la misma corriente, ahora las señales son transportadas por la luz, hay pocas posibilidades de regeneración y oleadas de poder dañar el circuito de señal desde el controlador de Luxeon Star LED.

A la lista de piezas agregar K815P optoacoplador, se pueden comprar en Mouser.

http://CA.Mouser.com/search/default.aspx

http://www.youtube.com/watch?v=f_Jrgm2SOW0&feature=youtu.be

Vea el paso
