Luces intermitentes de emergencia (8 / 8 paso)

Paso 8: Paso a paso las cosas una

Odio no usar todos de un IC y utilizando un Flip Flop JK en un CI con dos chanclas con me irrita además puedo hacer al interruptor intermitente de hacer algo diferente, puedo hacer flash derecha, derecha, izquierda, izquierda y volver con la adición de y puertas.

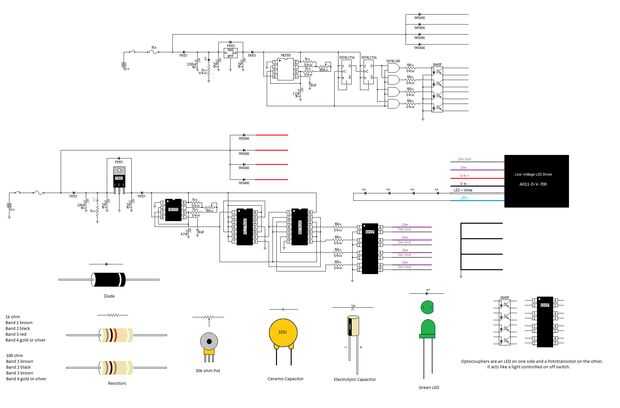

A la lista de piezas agregar un pote de ohmios 100 k, un optoacoplador K845P y SN74LS08 y puerta, ambos de la puerta y optoacoplador puede adquirirse en Mouser.

http://CA.Mouser.com/search/default.aspx

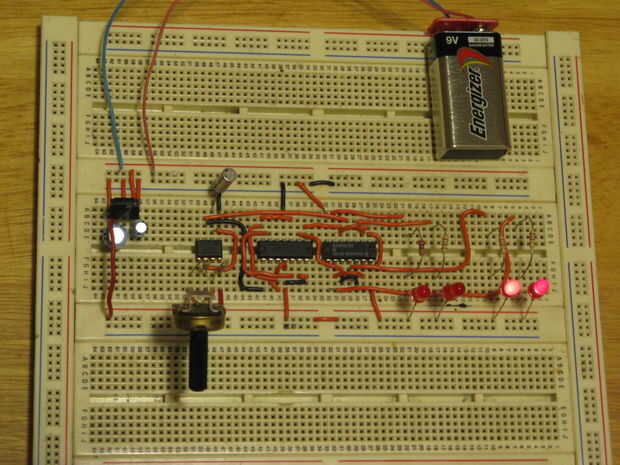

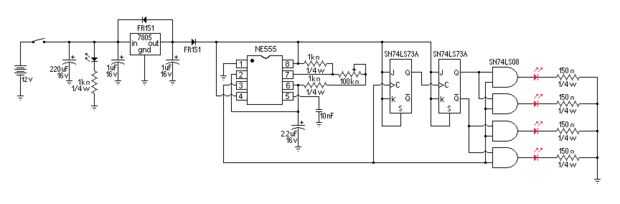

Enviar el pulso de reloj 555 temporizador para el primer JK Flip Flop y un lado de cuatro de los dos de entrada y puertas. Desde el primer JK Flip Flop conectar el Q para el segundo reloj de chanclas. Desde el segundo Flip Flop conectar Q a dos de la segunda entrada de y puertas y Q a los otros dos y puertas segunda entrada. Conecte el conjunto de los Flip Flops JK a la potencia de 5 voltios ahora al conectar los LEDs hasta las puertas y la misma manera que en el intermitente derecho de izquierda, flash a la derecha, derecha, izquierda, izquierda y la espalda.

http://www.youtube.com/watch?v=wbRyB4KWY4c&feature=youtu.be
