Paso 3: Juntándolo todo
Después de conseguir el pinout de Arduino para el Atmega 168 planeamiento fue hecho y después de algunas deliberaciones llegué a la conclusión de que los pasadores mejor utilizar era la fila de pines en la parte inferior de la viruta (pines de Arduino D5 D 12, pines físicos 9 a 16) como esto haría que el módulo más sencillo del edificio. Como planeaba una pcb apiladas.
En primer lugar había programado el Chip y después de probar con algunos leds de 3v estándar soldar el chip en el PCB.

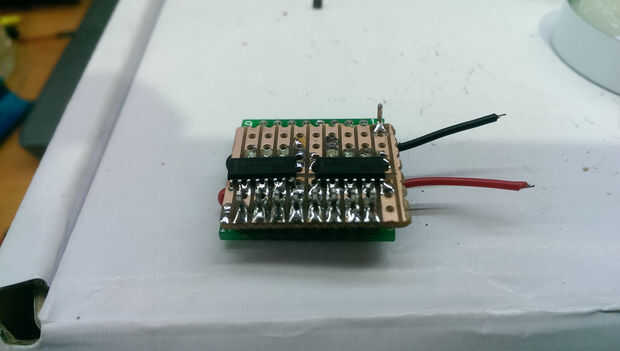

puentes de energía conecta a todos los puntos que requieren 5v. (pernos físicos 3, 5, 21 get negativo durante 4, 6 y 18 get + 5v) en la Junta de tira soldar el UNL2003A ic (por favor use un motor de búsqueda para obtener el pinout) como se puede ver en la foto me he unido a hasta las clavijas para duplicar la capacidad actual. Los pins que he usado en el para la ar proyecto como sigue. Luces delanteras son pernos físicos 9, 10Y 11 mientras que las luces traseras son pines 14, 15 y 16)

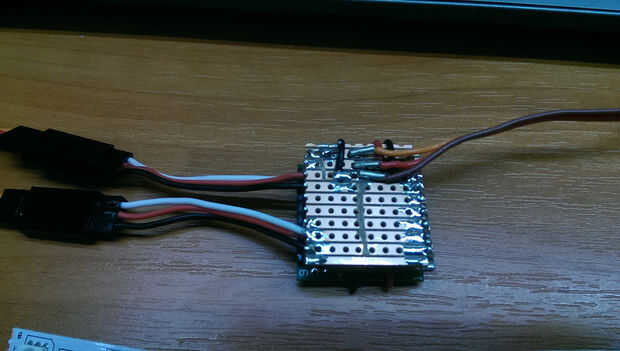

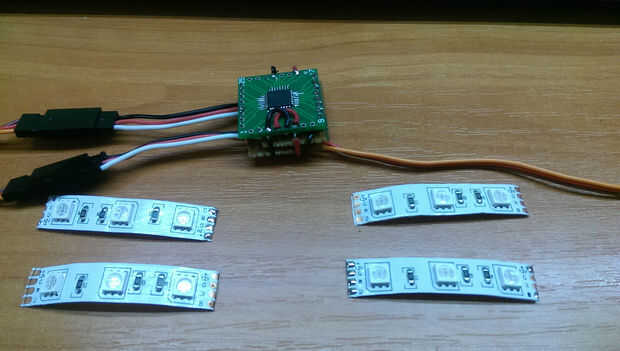

en el ULN2003A que el primer canal no se utiliza durante los próximos 6 son doblado para arriba. y los dos pasadores son comunes y tierra. pines 8 y 9. en el lado de salida los pines son doblados también con el primer pin no utilizado. las salidas van a la R G y B de la tira led. Mientras que el + 12v va directamente a la fuente de alimentación de 12v. y puntos en común en todas las fuentes. Por último otra capa de pcb para conectar el RC de entrada. Física pin 2 en el atmega se utiliza para esto. También + 5v y tierra están conectados desde el receptor RC y en el atmega 168. Para que el atmega obtiene 5v y el led, s son conducidos por 12v
