Luces solares del árbol (2 / 4 paso)

Paso 2: Hacer el módulo solar

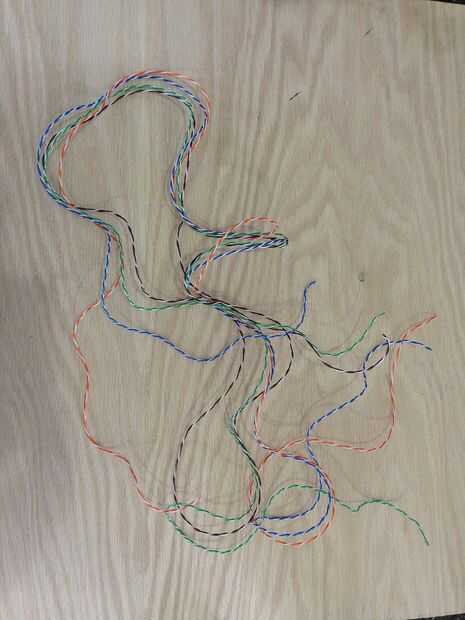

Cortar los conectores el cable de Ethernet con el cortador lateral y quitar la envoltura plástica protectora utilizando un cuchillo afilado para iniciar una pequeña sección, y luego tirando (ripeo) el resto a mano. Esto expondrá 4 pares de alambre torcido. Tendrá una longitud de cable de par trenzado por luz. Corte los cables a una longitud de 3 pies. Usted puede utilizar más o menos largo - esto es preferencia personal en gran medida y no afecta el rendimiento debido a la baja corriente necesaria para iluminar el LED.  Por supuesto puede utilizar cualquier calibre pequeño (calibre 28 es bueno) eléctrico cable aislado para esto - cable Ethernet era sólo conveniente ya que tengo un montón de piezas de repuesto en mi compartimiento eléctrico.

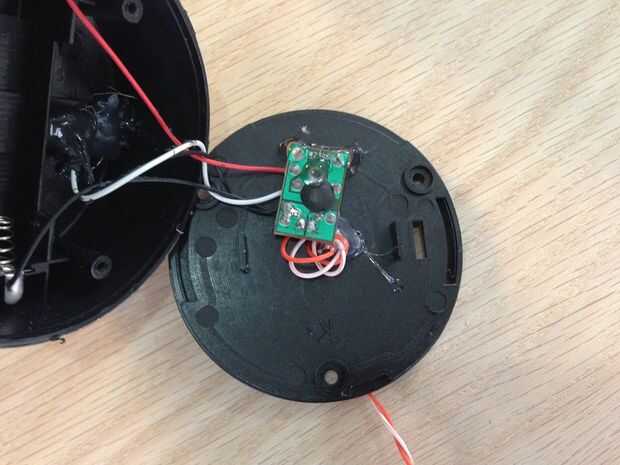

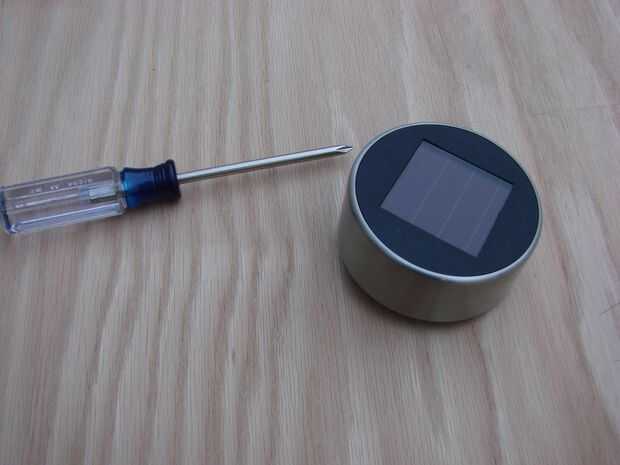

Afloje los tornillos de la parte inferior del módulo solar para exponer la batería, LED y PCB. Para estas luces, el PCB se llevó a cabo en lugar con un remache de plástico derretido y pegamento caliente. Era fácil de quitar con una suave tracción hacia arriba. Hay una variación en el color de la PCB y el montaje incluso para la misma luz solar. Parecía raro pero parece que los componentes internos provienen de fábricas diferentes - algunos tienen PCB verde otros son de color marrón. Ya que hicimos las 6 luces en un día algunas fotos tienen verde, algunos marrón... sólo depende de que fotos fueron tomadas cuando!

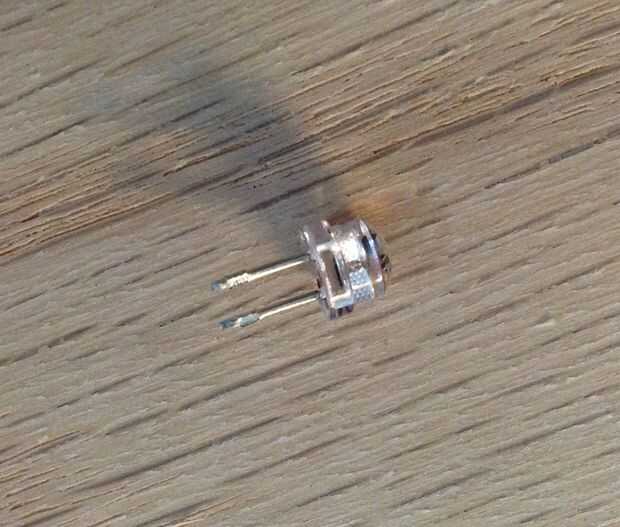

Retire el LED de la PCB. La forma más fácil es primera marca y una pierna del LED con un rotulador negro y luego marque el mismo agujero en la placa con un rotulador negro, luego corte las patas del LED a LED del tablero. Si tienes un lechón de la soldadura, puede desoldar el LED del tablero. El objetivo es liberar el LED con tiempo suficiente las piernas para que al soldar los cables al LED.

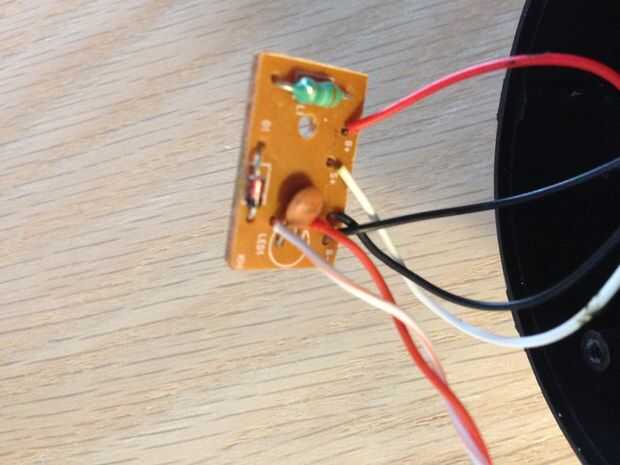

El par trenzado para el PCB de la soldadura. Un nudo en el cable para que la bola se colgará finalmente poner tensión en el saber y no en las conexiones de soldadura. Esto se llama alivio de tensión. Básicamente permite dos pulgadas de alambre entre el PCB y el nudo. No estire el saber.

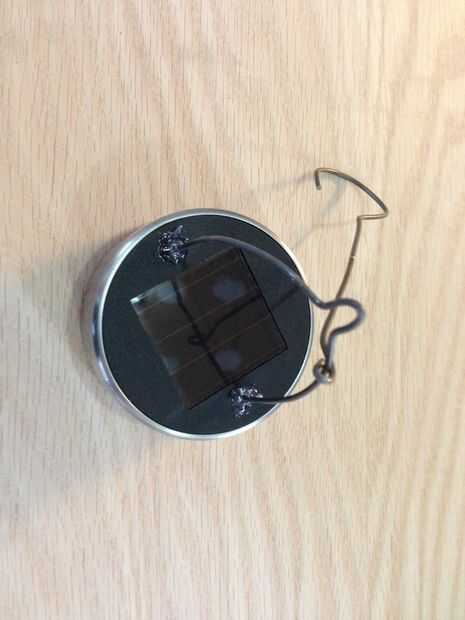

Usar una broca de 1/16 (o más grande si la suspensión del alambre es más grueso) para hacer agujeros a cada lado del panel solar. Luego formar el gancho de alambre y presionar a través de los agujeros. Doblar los pies pequeños en la parte posterior y luego pegarlos caliente. Añadir un poco de pegamento caliente a la parte superior para evitar que el agua se introduce dentro de su módulo solar.

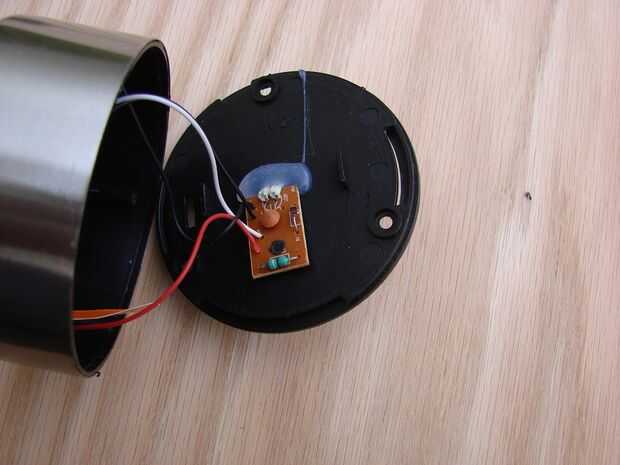

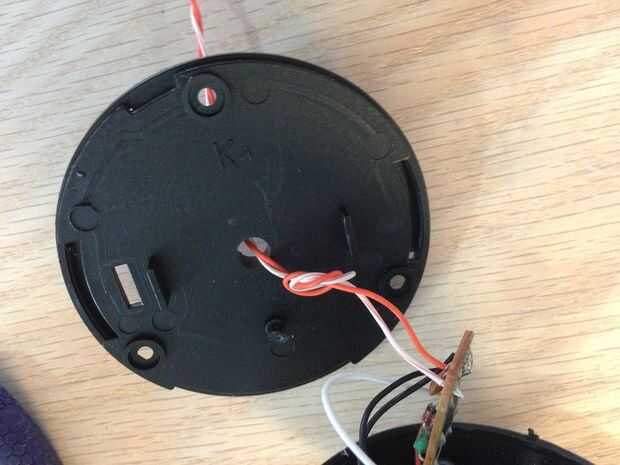

El cable de alimentación a través del orificio de la placa base y luego utilice pegamento caliente para fijar el PCB a la placa base. Ahora puedes re la placa base y fije los 3 tornillos que quitó anteriormente.

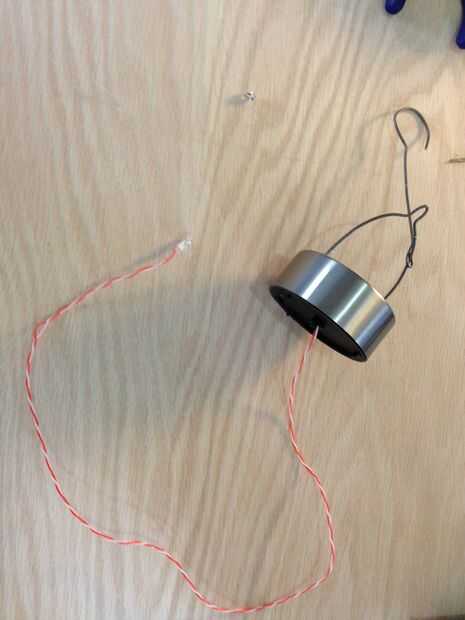

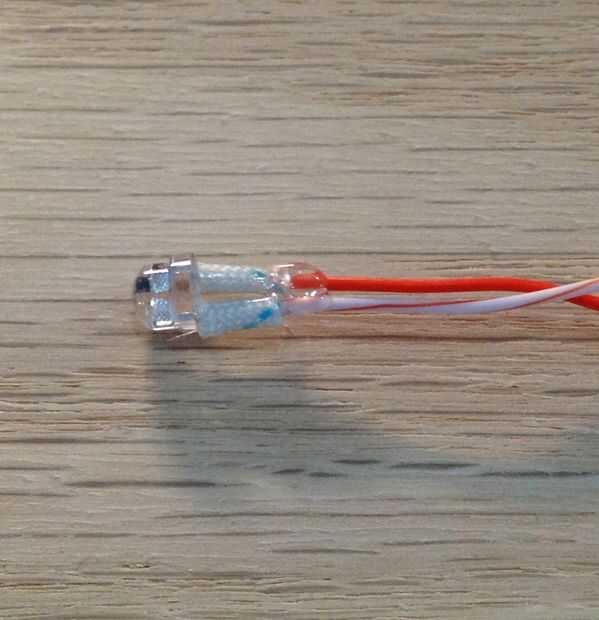

El LED en el extremo del alambre de la soldadura. Use cinta de aislamiento eléctrico o termo retráctil para asegurarse que los cables positivos y negativos no toquen o no se enciende su LED. Es importante conectar el LED del mismo modo como marcaste cuando usted corte gratis. LED es sensible a la polaridad y sólo funcionará en una orientación eléctrica.
