Luces subacuáticas del LED de energía (3 / 5 paso)

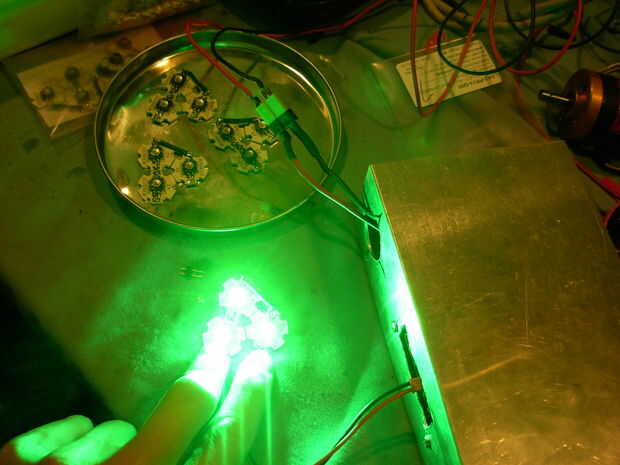

Paso 3: Cableado y montaje de LEDs

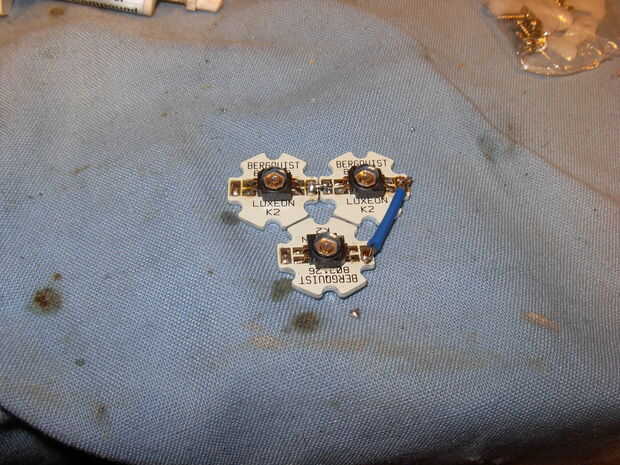

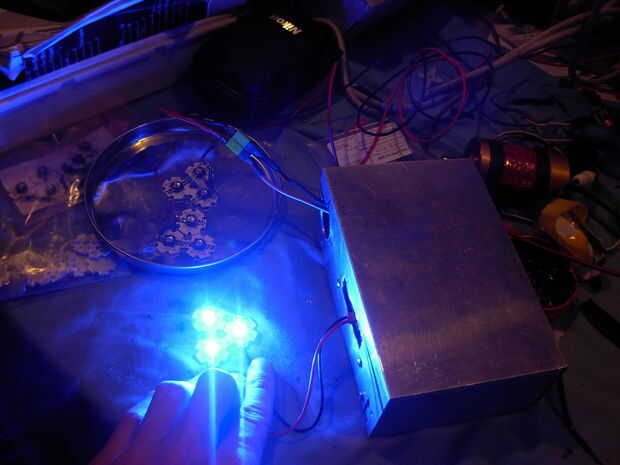

usé 6 sets de 3 Luxeon K2 Royal Blue LEDs conectados en serie para iluminar mi dock. Aunque el nominal de 1A en 3.85V (cada uno), que usé 0.8A que encontré necesario alrededor de 3.70V. Esto significa que necesitamos al menos 3 * 3.70V = 11.10V al poder una serie de 3 LEDs azul real conectados en serie. También tenemos que tener en cuenta que el voltaje caiga a través de nuestra fuente de corriente (aproximadamente 1.25 + 0. 5V). Así que tenemos un total de 12.85V que está muy cerca de una batería de 12V completamente cargada. Si sólo usamos 2 LEDs en serie sólo necesitaríamos 3.7 * 2 + 1.25 + 0.5 = 9.15V. Los reguladores simplemente disipar la potencia extra.

Usé para ejecutar el total de 18 LED 6 paralelo series de 3 LEDS conectados en serie. Esto equivale a 3.7 [V] * 1 [A] * 18 [LED] = 66W de jugo.

22 calibre de cable de teléfono trabajado bien para este cableado. Hay 4 hilos en el cable, utiliza un cable para alimentar 2 conjunto de LEDs, (2 alambres) pero uno podría potencia 3 sets de LEDs por cable durante el uso de alambre de 1 como campo común, especialmente si se utiliza de menor calibre (más grueso) alambres.

Que puede tener la idea en este punto y puede diseñar cualquier configuración que te gusta.

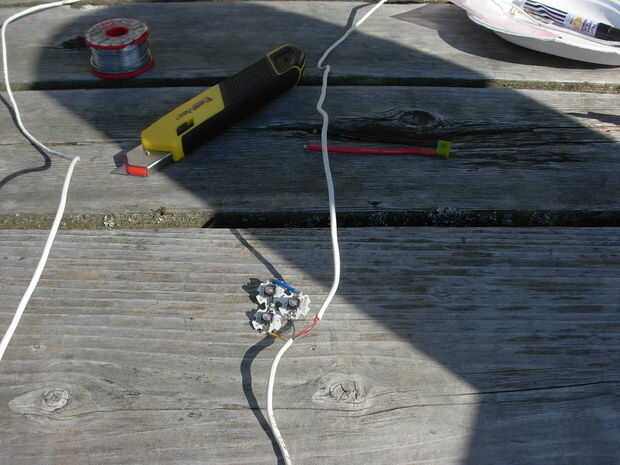

Sería bueno hacer poco recintos bajo el agua para las luces. Sin embargo debido al tiempo y presupuesto simplemente montara las luces en disipadores de calor (que querrán si acabando el agua, calientan!), el pegado el calor juntos se hunde y atornilladas por medio en mi dock. Utilicé una pistola de grapas para fijar y ocultar los cables a lo largo de mi dock.

Materiales utilizados en este paso:
18 - Luxeon K2 LED $5 cada uno

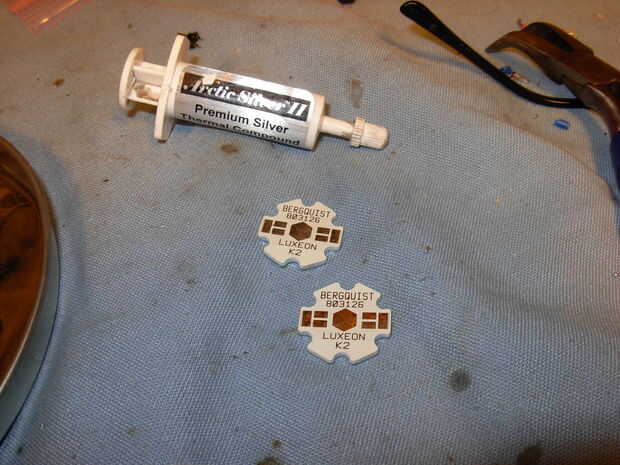

18 - Luxeon K2 disipadores
epoxy
X muchos pies de cable de teléfono de calibre 22 (o cualquier cable que desee)
conectores para conectar los cables a la fuente de corriente.
