Paso 5: Ampliar el proyecto

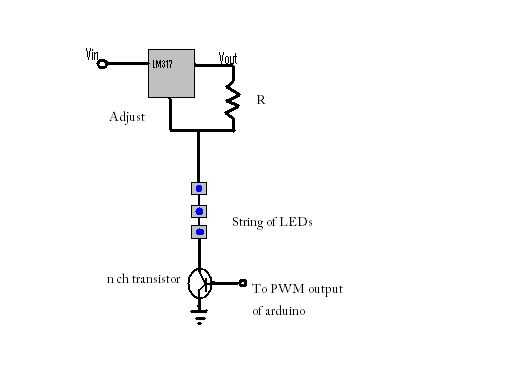

El primer paso es controlar su brillo. Yo he conectado el diseño que hice para un circuito de regulador buck PWM controlado sin embargo más tarde comprendí que uno sólo podría agregar un transistor en serie con las luces y utilizar la señal PWM o un análogo señal de micro controlador para controlar el brillo de las luces. Este es mi siguiente paso, puede ser fácilmente integrado en el proyecto terminado.
Cambiar los colores:
Los receptores en los ojos sólo son sensibles a las longitudes de onda rojos, verdes y azules de la luz. Interpretar un color por la emoción relativa de cada receptor. Por ejemplo la luz amarilla excitar los receptores rojos y verdes. Así si tenemos palo verde rojo y azul leds juntos y controlar su luminosidad relativa, o la cantidad relativa de tiempo que están en o fuera con respecto a ellos (en un marco muy muy corto de tiempo (PWM)!) hacer nuestro cerebro creo que vemos diferentes colores. Esto es como funcionan los televisores!
La cuestión es ahora cómo controlamos 3 luces diferentes (RGB) por grupo de luces sin tener chorrocientos cables por todas partes. Esta es la base, no de su laboratorio de electrónica. Necesitaríamos al menos 4 cables por sistema de luces RGB en lugar de 4 cables para 3 juegos de luces como podíamos hacer antes. La respuesta es que no sé cómo hacerlo bien! Espero que el lector informado va a contribuir.
Una respuesta sería de todos los colores diferentes con sus propios colores de alambre. es decir. todos los rojos en serie y uso modulación de anchura de pulso para controlar las cantidades relativas de ese color. Esto significaría menos cables en la base pero también significaría que cada grupo de luces en la base será del mismo color al mismo tiempo, en lugar de medio verde y medio morado.
El sistema podría ser rediseñado completamente para que la electrónica de control se encuentran bajo el agua con las luces. Esto requeriría solamente 2 cables de alimentación y cable de uno control por grupo de luces. Pero conseguir su mojado electrónica resultará probablemente en falta así que esto no puede ser la manera de ir tomando.
Para resumir el problema: ¿Cómo reducir al mínimo los cables, pero mantener un control individual sobre los LEDs de R, G, B en cada grupo de LEDs? Recuerde que queremos mantener cualquier tensiones generalmente debajo de 12 V (no se poner todos los LEDs en serie en una cadena) Estamos básicamente equilibrio grados de libertad de control con el número de cables. Este es un ejemplo típico de las limitaciones de la ingeniería.
Por favor enviar sugerencias y cualquier duda que tenga.
¡Buena suerte!
