Paso 2: construcción
Por favor refiérase al diagrama esquemático y la placa de recubrimiento
Para la placa de circuito he usado tablero Vero/stip y las pistas de cortan con un cortador de cara de punto o una broca de 3mm, según lo indicado por x en el diseño de circuitos, 9 en total. También he incluido un PCB laicos hacia fuera.

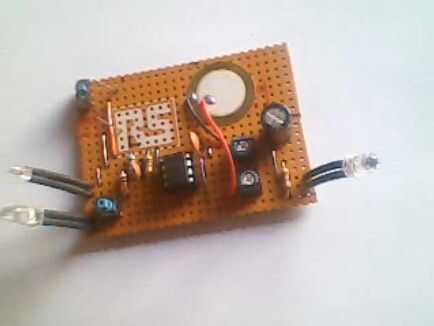

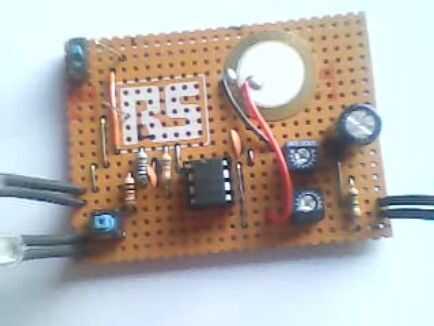

Construcción del tablero es bastante sencillo, sólo para observar la polaridad del casquillo electrolítico, IC1, led infrarrojo, infrarrojo tran (denotado por la pata corta del colector) y led visible.
Que tenga cuidado con algunas cosas:-
Las piernas de botón debe enderezarse para encajar en la posición correcta, como se muestra en la plantilla de tarjeta de circuitos.
Los dos rectángulos blancos por el lado de lo piezo son el doble echó a un lado almohadillas adhesivas para fijar el soporte de la batería.
Piezoeléctrico se pega a la placa con una pequeña cantidad de adhesivo.
Soporte de la batería:-
Dos tramos de alambre de cobre derrochado se sueldan en la placa en los puntos marcados con un + y un _, entonces pase a través de las etiquetas de soldadura en el soporte de la batería, soporte de varillas en su lugar después de coser a dormir máscara con los dos doble caras almohadillas adhesivas y soldar los cables a las etiquetas de la soldadura, teniendo cuidado de no utilizar demasiado calor , son derretirá el plástico del soporte.
LED, infrarrojos led y transistor infrarrojo:-(colector de tran infrarrojo por pata corta)

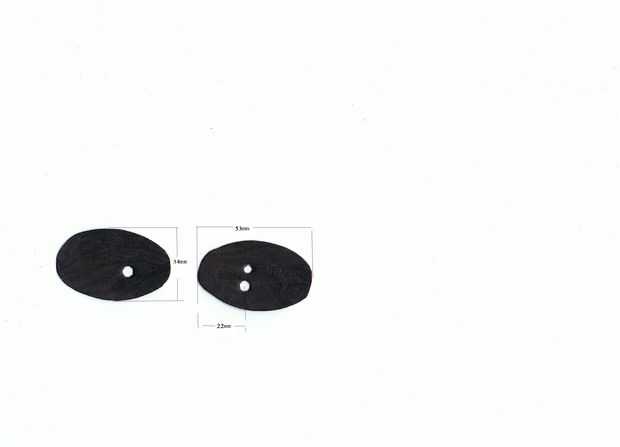

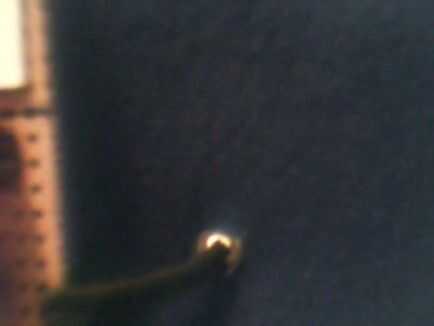

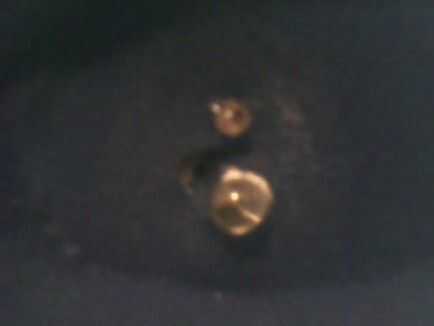

Uso de mangas de 1mm en las piernas de estos componentes y tratar de mantener mayor tiempo posible cuando se sueldan al tablero. El plazo de ejecución corto en el transistor infrarrojo indica el coleccionista. Doblar estos componentes fuera del tablero y doblar la cabeza para poder brillar en los ojos. Siguiente puntada junta a dormir máscara, como se indica en la placa demasiado, marcar la posición de los Leds y transistores en la máscara, luego cortar pequeños agujeros con una perforadora de cuero o algo parecido, presione las cabezas de estos componentes a través de los leds sobresalga aproximadamente 3mm y el tran foto 2mm, lo que orilla el infrarrojo led es ligeramente ángulo hacia el transistor de la foto y luego pegar en su lugar con pegamento de la cena. Hay una foto de las plantillas utiliza mostrando la posición de estos componentes, hay otra foto que muestra la posición ideal de los infrarrojos led y foto transistor en relación con el ojo. ADVERTENCIA, PERMITEN AL MENOS 3 HORAS ANTES DE COLOCAR LA MÁSCARA EN LA CARA, PORQUE LOS VAPORES DE LA COLA PUEDEN IRRITAR LOS OJOS.
El software de PCB que estoy usando es de http://www.expresspcb.com/expresspcbhtm/download.htm
Jeff Barnes
