Luminaria del bicicleta sólido Platonic (3 / 8 paso)

Paso 3: Diseñar el disco de mobiliario

En primer lugar, tenemos que crear el tubo que será el disco de mobiliario. Los pasos que usted consiga allí, pero seguir las imágenes de captura de pantalla que he proporcionado que si está teniendo problemas, las fotos están en orden cronológico.

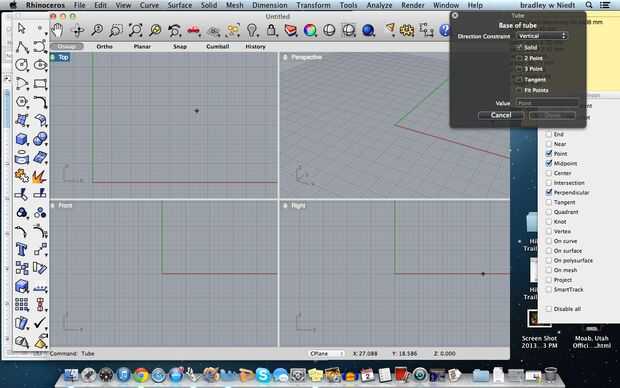

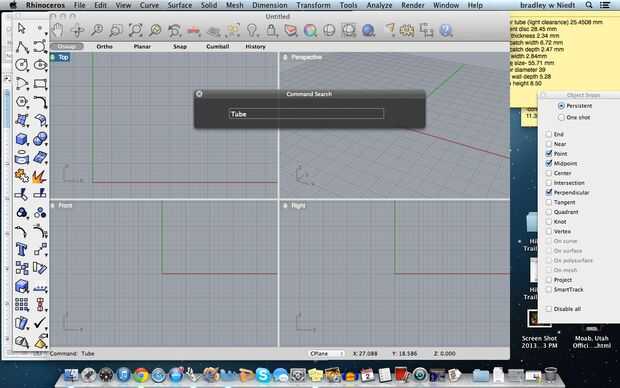

En rhino, tipo "tubo" y pulse enter. El programa pedirá especificar el centro del punto, así que haga clic en medio de la vista superior, y el punto central será set(image1).

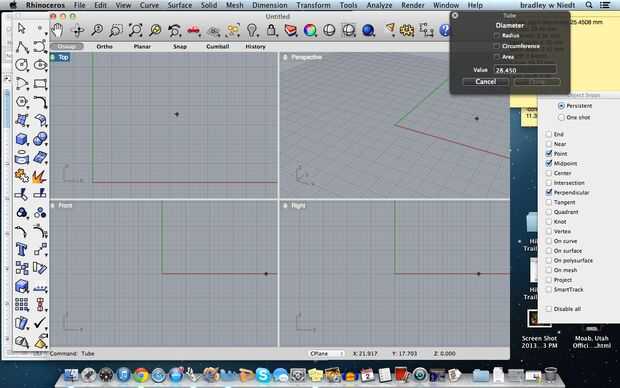

A continuación, escriba el valor del diámetro interior del disco, que es mm 28,450, y pulse enter.

Escriba en el diámetro de la pared externa del disco, mm 39,00 y presione Entrar.

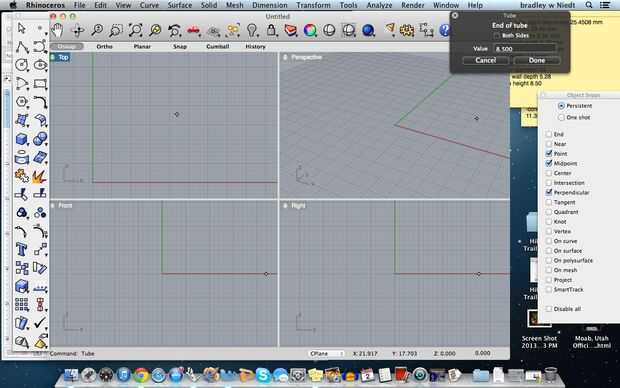

A continuación, escriba la altura del disco, que es de 8,50 mm, y pulse enter.

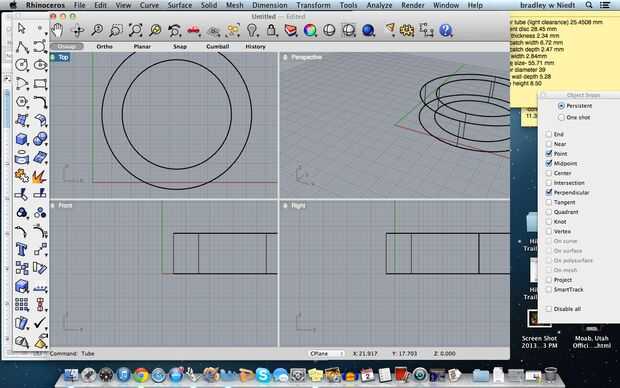

¡ Ya tenemos nuestro tubo!
