Paso 6: Hacer las capturas de la tuerca
A continuación, seleccione el comando de polygon de la caja de herramientas., asegúrese de que el número de lados es a 6, marque la casilla "borde", seleccione donde desea que el punto central, entonces el tipo en el tamaño del borde que es de 2,91 mm, presione entrar y haga clic en la orientación del hexágono.

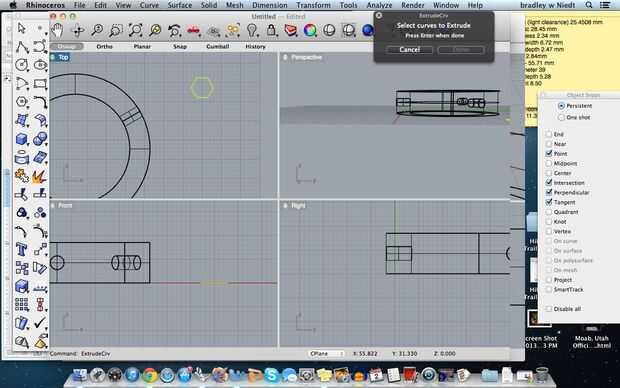

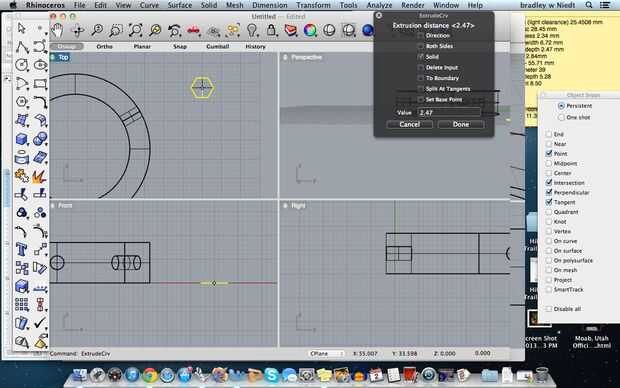

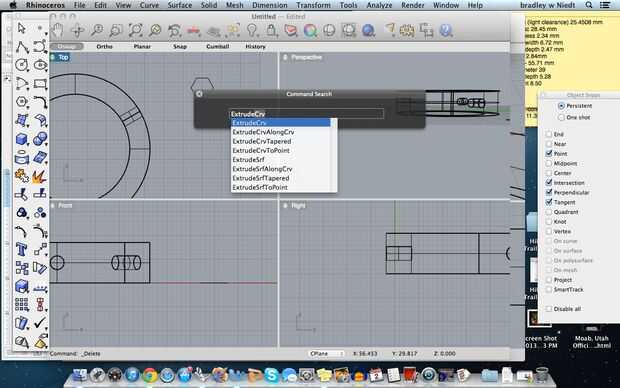

A continuación, escriba ExtrudeCrv y presione enter, luego seleccione el hexágono y presione entran, escriba ahora en la profundidad de la tuerca, que es de 2,47 mm, y pulse enter.
Tenemos ahora nuestro hexágono y será ahora la posición y al igual que el tubo matriz!

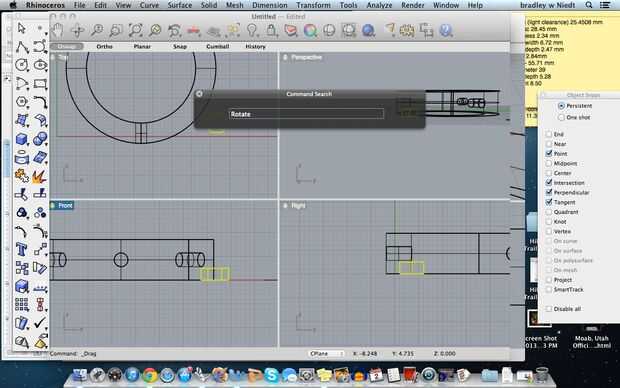

Primero arrastre la extrusión sobre junto a la disco y girarlo 90 grados desde su punto medio en la vista derecha.
Ahora, arrastre la extrusión sobre el primer agujero del tubo en la vista frontal.

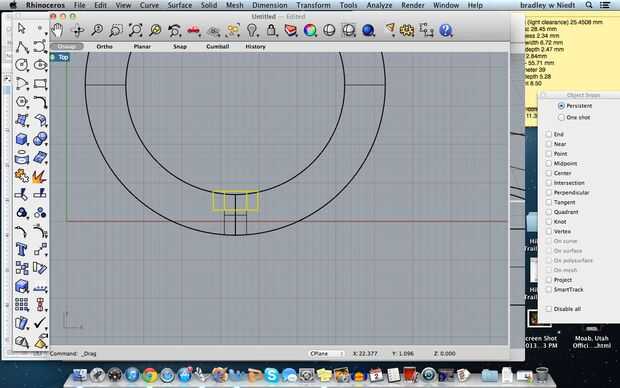

En la vista superior, arrastre la extrusión al círculo interno del disco, para que esquinas de remolque de la extrusión toquen el círculo interno del disco mobiliario, permitiendo que la protuberancia sobresale ligeramente de la pared interna del disco.

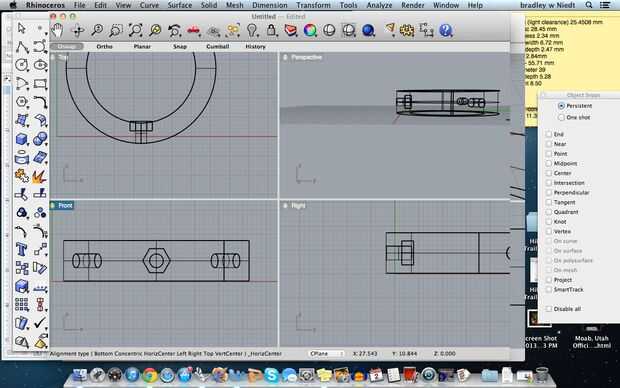

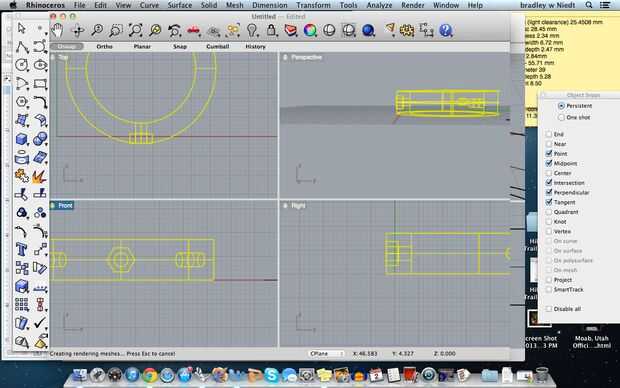

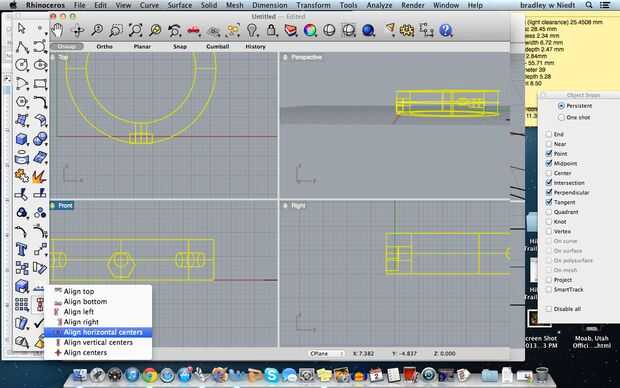

Aquí destacamos la extrusión y ve el disco a alinearlas horizontalmente en el frente.

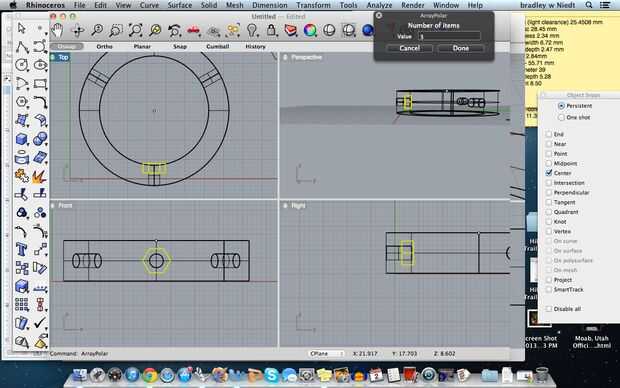

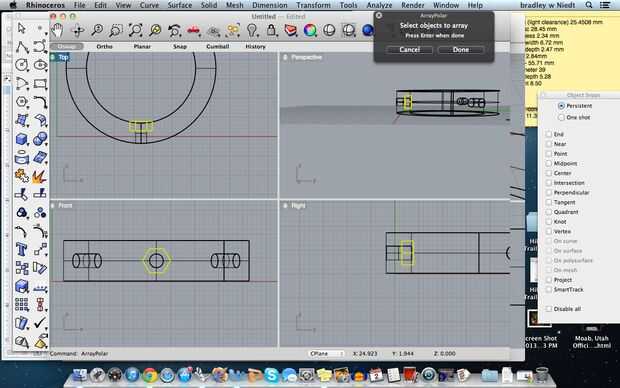

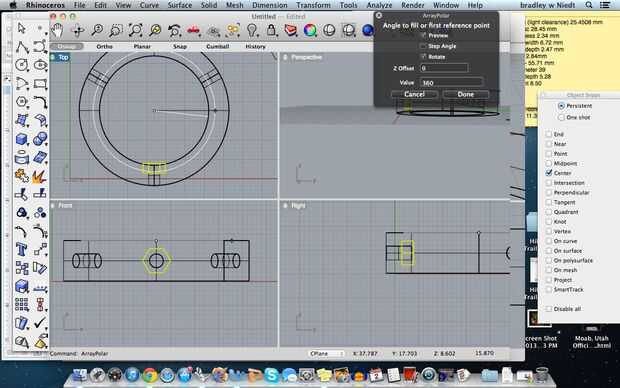

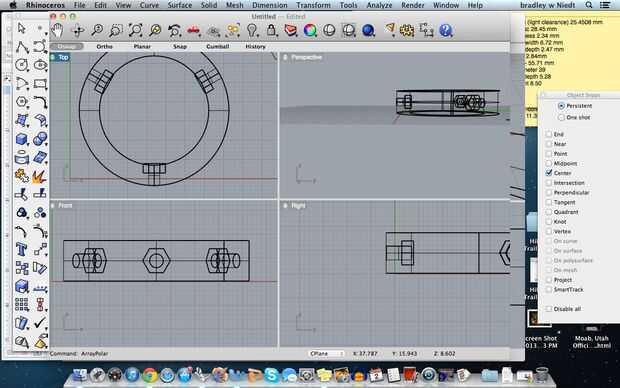

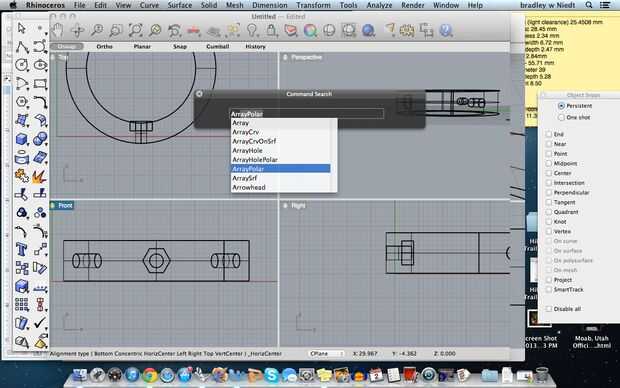

Ahora vamos a serie polar la extrusión de la misma manera que hicimos con el tubo.

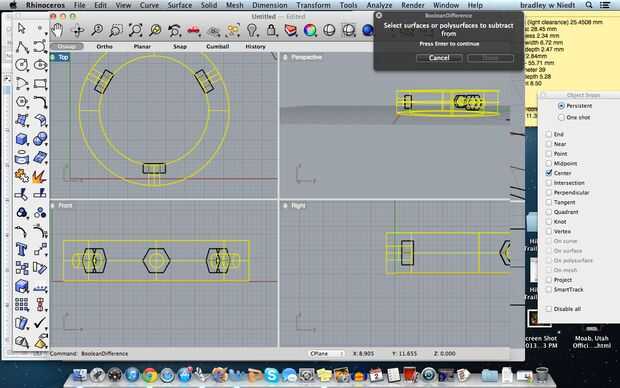

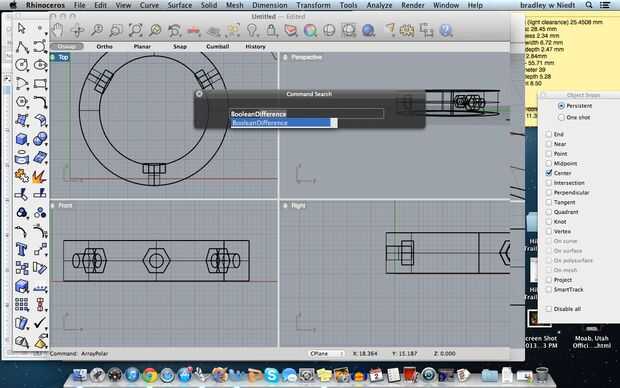

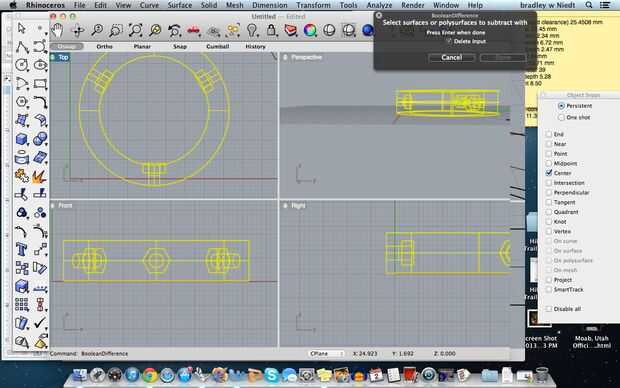

Una vez que las protuberancias son dispuestas, vamos a Boolean diferencia desde el disco de mobiliario.
