LUMOS luz nocturna (2 / 4 paso)

Paso 2: Coser circuitos

1. plan y esbozar el diseño del panel. Mostrar donde se ejecutará la costura para el hilo conductor, asegurándose de no cruzar puntada caminos, como esto se corta el circuito.

2. cortar dos círculos de diámetro 12 pulgadas.

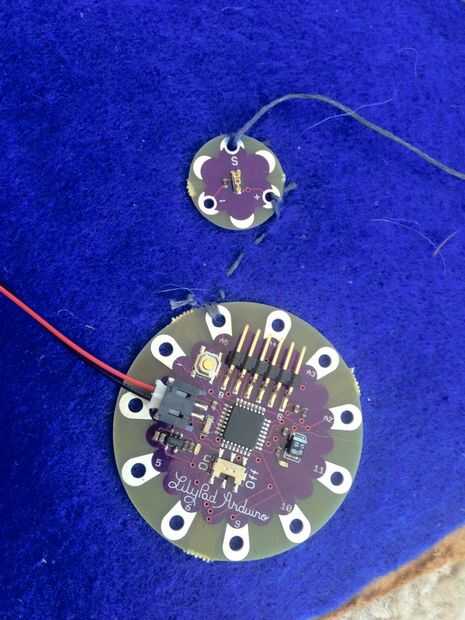

3. en la parte posterior del primer círculo, coloque la placa madre en el centro de la parte inferior, con el pétalo de A5 apuntando hacia la parte superior del círculo. Coloque el sensor de luz por encima de la placa base, con el pétalo de S hacia arriba.

a. Nota: sensor de luz se coloca en la parte posterior del círculo así que cuando se cierra la solapa posterior, ninguna luz se detecta y el LED se enciende.

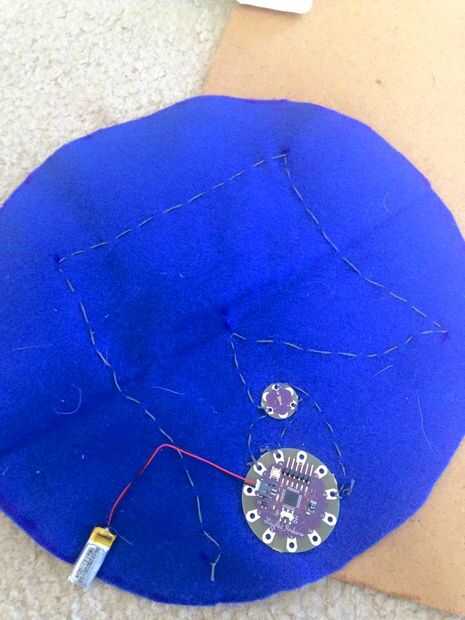

4. comience a coser circuitos. Comience por conectar el + pétalo en el sensor de luz para el pétalo A5 en la placa base. Hacer varias pasadas a través de la + sensor y hacer una limpia línea de puntadas hasta la A5. Asegúrese de no pasar los puntos de sutura a través de la tela no desea que sus puntadas para aparecer en la parte delantera del círculo de fieltro.

a. Nota: Asegúrese de que el interruptor de la placa base esté en OFF al coser tus circuitos. Esto asegurará que no hay ninguna energía de la batería mientras se cose. Si el poder no se apaga, tocar incidentales de los hilos de la – y + pétalos mientras que coser puede resultar en una pequeña chispa y algo de humo. Mientras que esta chispa no puede iniciar un incendio, el humo huele desagradable y su hilo conductor no funcionen correctamente después.

b. Nota: para los que se utilizan para coser convencional, tenga en cuenta que hilo conductor no funciona tan bien como hilo regular. Puede que necesite tire del hilo a través del tejido más lentamente de lo habitual.

5. a continuación, conecte el pétalo S en el sensor de luz para el pétalo de la A2 en la placa base, utilizando la técnica del paso

6. diseñar Letras y luces LED en la parte delantera del círculo de la manera que desea que aparezcan en el producto acabado. Todavía no pegue Letras: esto puede interferir con la costura en este punto. Marque en la parte posterior del círculo con marcador lavable donde se colocará los LEDs para guiar la costura.

7. usando un pedazo largo de hilo, comenzar cosiendo una línea de conexión – pétalo en el sensor de luz para – pétalo en la placa base, continuar este camino que conecta a todos los de los – pétalos en las luces LED. Asegúrese de que tener suficiente longitud de hilo en tu aguja para completar este circuito.

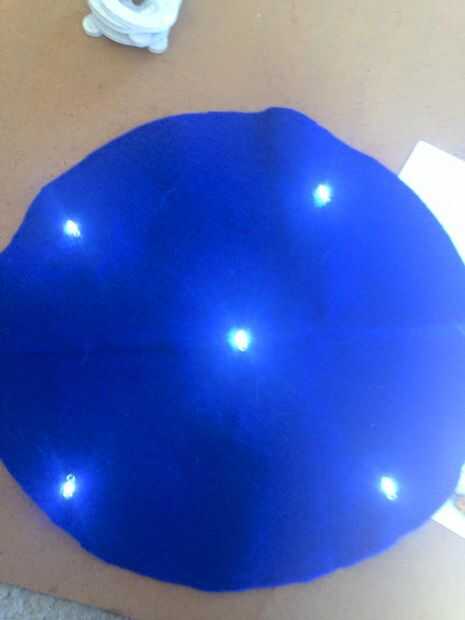

8. utilizando otro trozo largo de hilo, conecte los 10 pétalos en la placa base a la + pétalos sobre los LED. Una vez haya completado este paso, los LEDs deben ser funcionales. Empuje el interruptor de la placa base en ON y cubrir el sensor de luz para probar.
