LUX II - botón de encendido de la segunda pc externo (7 / 8 paso)

Paso 7: soldadura

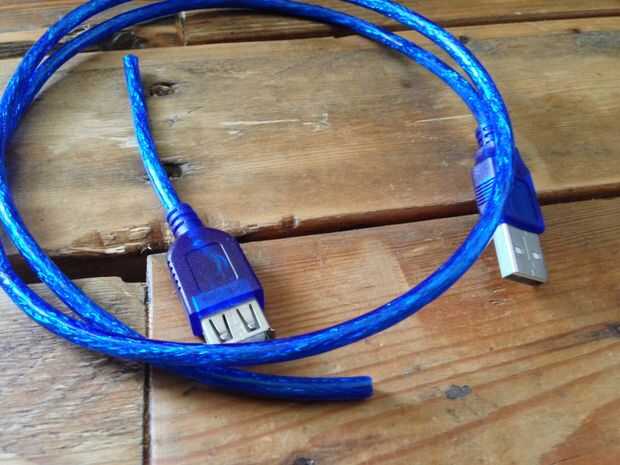

  1. Conseguir su cable USB y cortar el extremo hembra.

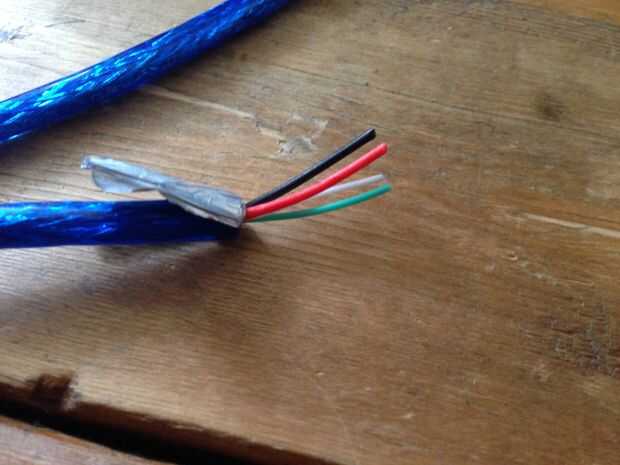

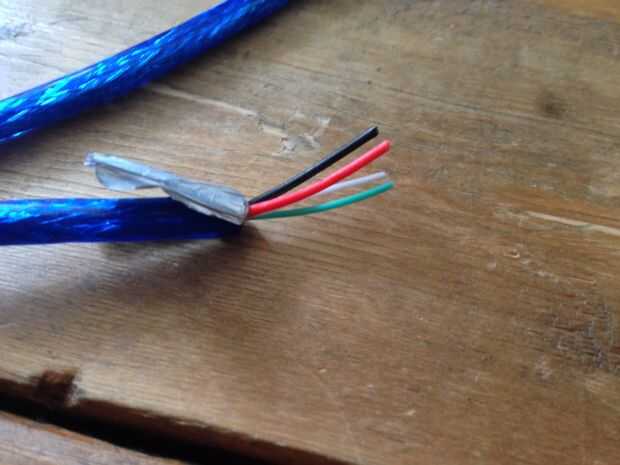

  2. Empalme el interior cables - deben ser rojo, negro, blanco y verde


    - si no es tenga un cable USB no estándar (puede figurar que es sólo más difícil).

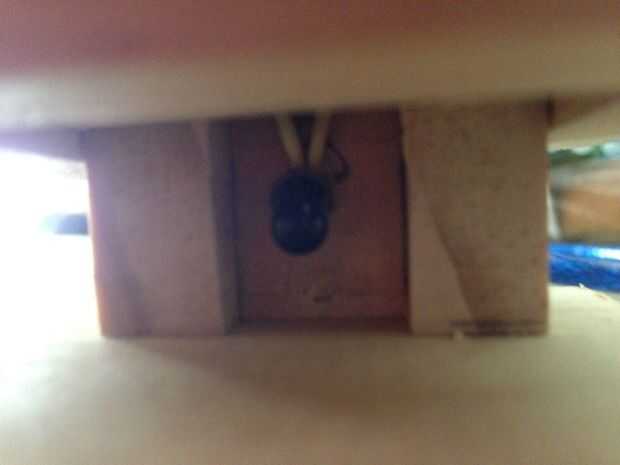

  3. Su LED y pulsador y soldar algunos cables en ellos para que sean lo suficientemente largos para empujar hacia fuera la parte posteriora del LUX II Dónde está el agujero que ha perforado.

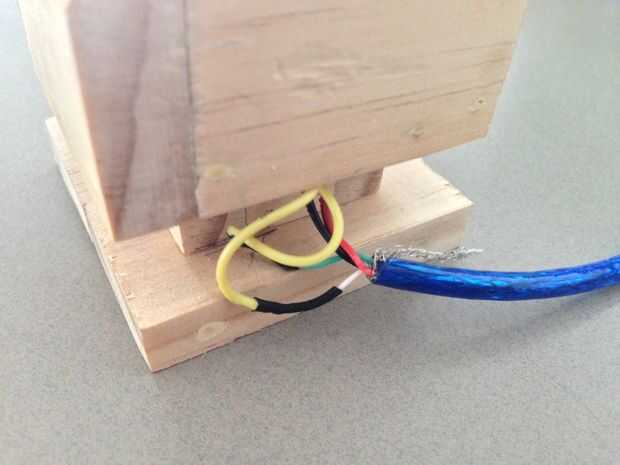

  4. Suelda estos cables a su respectivo cable sobre el extremo macho del cable de extensión USB (recuerda


    ) - Asegúrese de utilizar algunos shrink-wrap o un pequeño trozo de cinta.

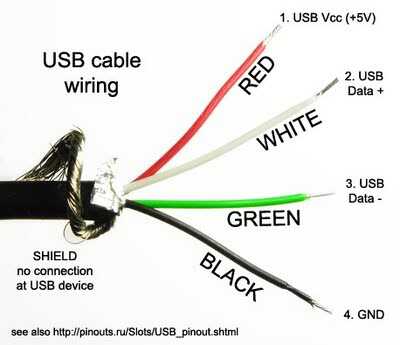

Este cableado debe ser de color rojo -> LED + LED - > negro, blanco -> pulsador, verde -> botón

¡ NO OLVIDES EL RESISTOR PARA EL CABLE DE LED!

Luego asegúrese de bloquear los cables pegando caliente les.

Ahora coge el otro extremo del cable USB, el uno con el conector hembra.

  1. Haz 2 cables de protoboard a hembra y cortarlos ambos por la mitad para tener 4 pines.
  2. Empalme el extremo del cable de extensión USB - los colores deben ser iguales que el


    mostrado antes.
  3. Soldar un cable protoboard mujer mitad a cada uno de los cables empalmados desde el cable USB.
  4. Encogimiento o cinta adhesiva de calor ellos (para que no corto)

Si hizo el LUX original y actualización, necesitará reemplazar la pieza que conecta desde el USB con los pasadores de cabecera que van en la placa base. nadie, simplemente ignorarlo...
