Luz a tope (1 / 5 paso)

Paso 1: El hardware

El hardware es extremadamente simple. Los que construyo son totalmente libres de, ver la imagen en el paso anterior. Pegamento caliente se permite! Pero si quieres construir uno con LED discretos, o en un PCB o en una plástico Mariquita, dude. Realmente hay sólo una regla: el chip tiene que sentarse en un zócalo, porque vas a quitarla muy a menudo para reprogramarlo.

Si es mejor para el diseño usar clavijas diferentes para el LED, otra vez, no dude, usted únicamente tiene que ajustar sus bocetos un poco. No use pernos de 1, 4 y 8: 4 y 8 se utilizan para la batería y el pin 1 debe dejarse abierto, es la línea de reset.

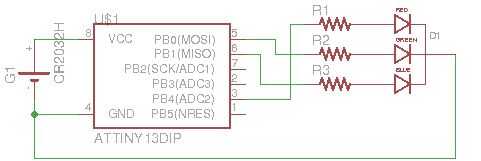

Sólo tienes que seguir el esquema simple que se muestra a continuación.

Como se puede ver el proyecto continuamente se alimenta de una pila de botón de litio 3V único. Me gusta los clips que se muestra en la imagen al hacer estallar la célula, o una célula suelta como interruptor y fuente de energía combinada muy fácil.

Como no hay ningún interruptor, simplemente extraiga la batería cuando se hace. En las secuencias de comandos más complejos encontrará ejemplos que pondrá la luz de tope en un sueño muy profundo ahorrando la batería, pero que ha avanzado más cosas. Vamos a mover.
