Paso 2: Modificar el RGB Dimmer/control

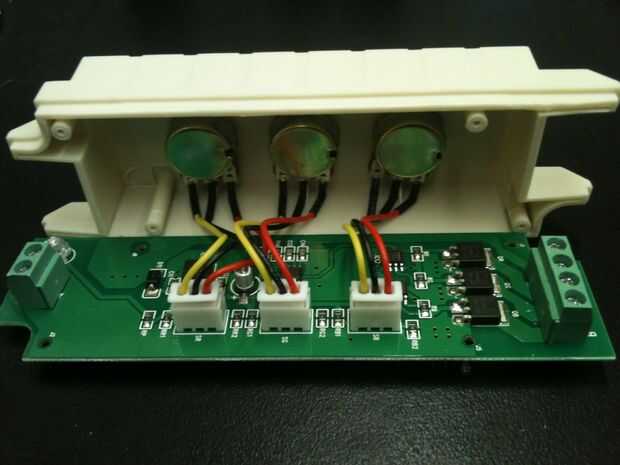

El regulador/controlador RGB utilizado en este proyecto utiliza la modulación por ancho de pulso para controlar la intensidad de los LED. Puesto que no puede reducirse de LED atenuando su tensión de alimentación, es necesario mantener la tensión de alimentación (aquí 12 V), la fuente del pulso y utilizar el intervalo de pulso para controlar la intensidad observada. Los potenciómetros del atenuador controlan el ancho de pulso o cuánto se aplica cada pulso. Para cambiar los circuitos de LED de encendido/apagado durante y después del pulso, MOSFET se utiliza.

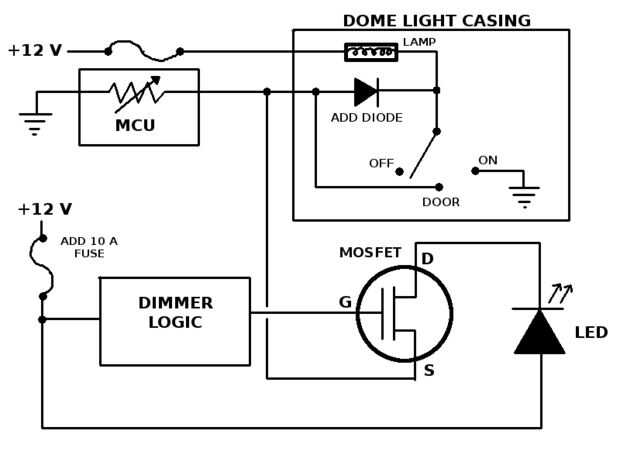

Un MOSFET tiene tres terminales: puerta, fuente y drenaje. Para el tipo de MOSFET en este regulador, cuando se aplica un voltaje entre la puerta (+) y fuente (-), los flujos actuales entre el drenaje (+) y fuente (-). La lógica de control aplica un voltaje en la puerta y la fuente para encender el LED. En la configuración original, la lógica de control y parte de los LED una + fuente de 12V y tierra. En nuestro diseño, el LED compartirá una tierra con la luz de bóveda. La lógica de controlador no puede compartir la tierra luz de cúpula porque sería indeseable dim/fade el circuito lógico. Imaginar la atenuación de la energía de su computadora. Los resultados no sería buenos y posiblemente podrían dañar los componentes digitales.

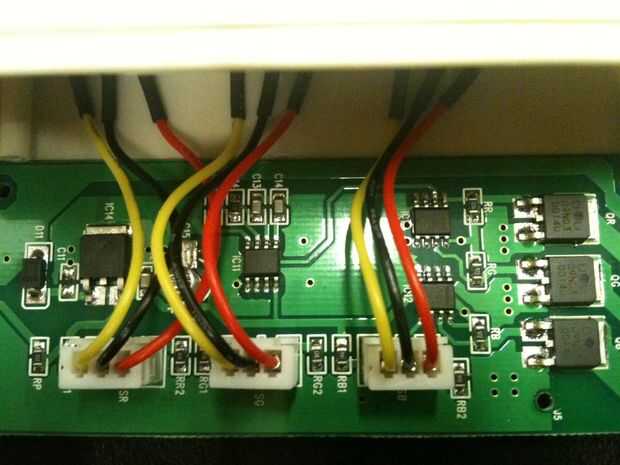

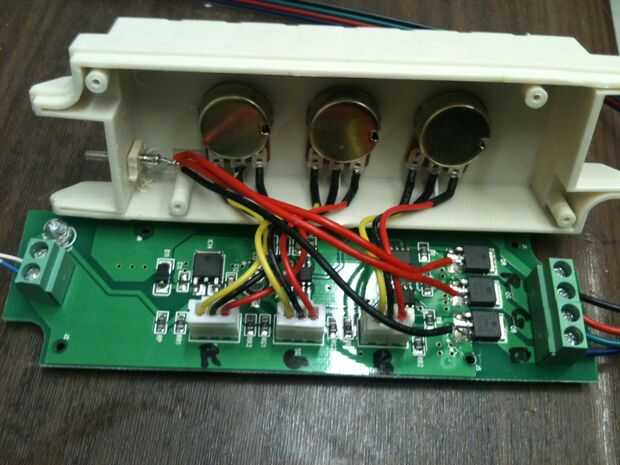

Para desconectar el circuito de LED, vamos a desoldar los pines de la fuente de los MOSFET y cable a un conector de entrada de tierra nueva. A este conector más adelante damos cable a tierra de la luz. En las fotos se puede ver que he unsoldered cada perno de la fuente y adjunto un pequeño alambre a cada uno. Todos los tres cables se sueldan a un conector que he caliente-pegué a través de un agujero en el controlador de la vivienda.

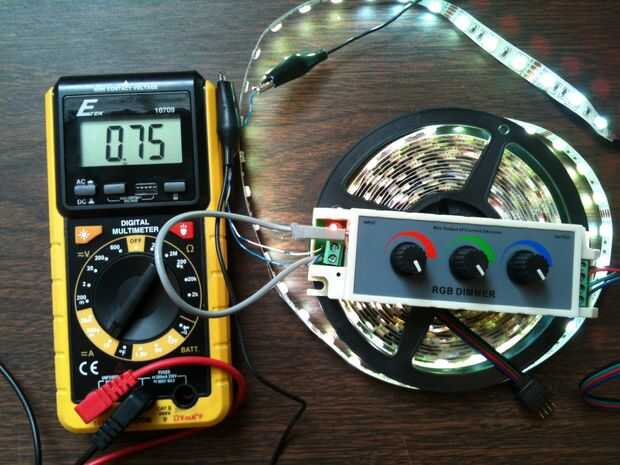

En otra foto vemos un corto cable gris conectado a este conector de tierra nueva. Cuando que los cables a su vez está conectado a la entrada de tierra del regulador del circuito de lógica, el regulador/controlador es restaurado a su original diseño u operación. Este no es el donde este cable se unirá cuando el proyecto se ha completado, pero es una buena manera de probar que no ha destruido el regulador/controlador. Cuando funciona de esta manera, con la franja de 5 m todo conectado y los niveles de cada canal en su máximo, mi tira tira menos de 1 A.
