Paso 5: Conecte el relé de potencia para el Arduino, protoboard y el cable de extensión

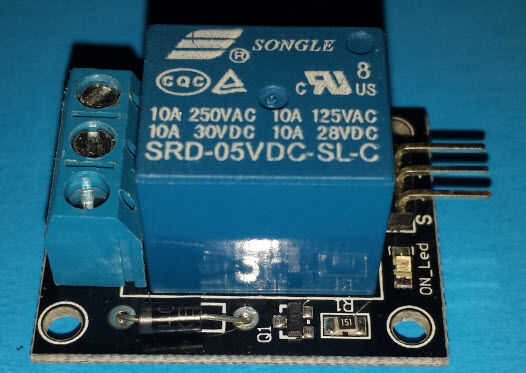

El relé de potencia srd-05vdc-sl-c de songle tiene tres pernos en un lado y tres terminales de tornillo en el lado opuesto.
Los tres pasadores están etiquetados como sigue: s, +, -

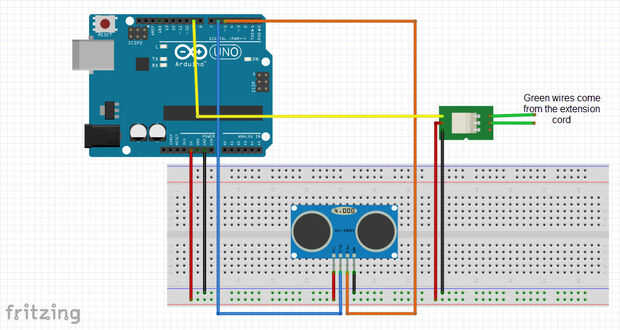

El perno de S es la señal y está conectado al PIN 9 del Arduino
La + PIN es el 5V VCC y está conectado con un cable de puente rojo al rojo + carril en el protoboard.
-El PIN es de tierra y está conectado con un cable de puente negro a azul - riel en el protoboard.

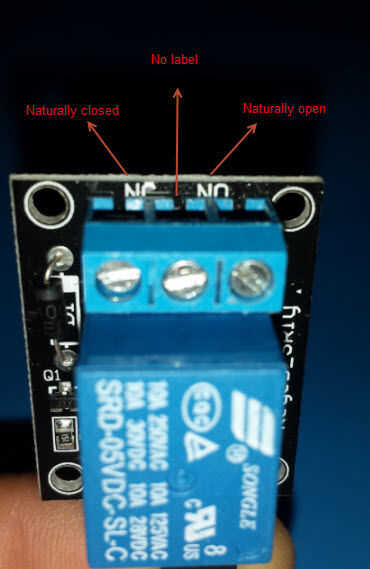

El lado terminal de tornillo de los retransmisores de energía se etiqueta como sigue: dejado NC, medio de la nada, la derecha NO

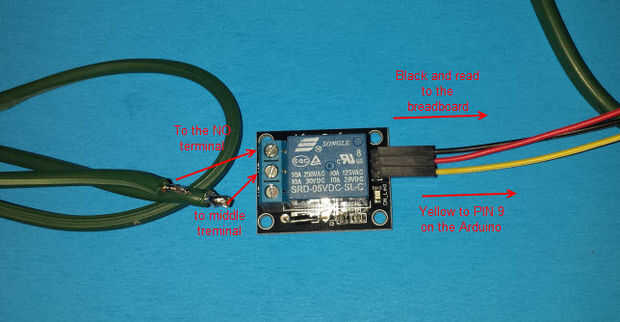

Aquí usted tendrá la sección de corte del cable de extensión y tornillo en un extremo a la mitad (sin etiqueta) y el otro extremo en el NO uso de un destornillador pequeño.
NO = abrir naturalmente, lo que significa que el circuito está abierto y electricidad no está fluyendo a través de.
NC = cerrado naturalmente, que significa que el circuito es cerrado y electricidad está fluyendo libremente.
Vamos a empezar con un circuito abierto = la bombilla está apagada y cuando el relé recibe una señal de Arduino en el perno de la señal para cerrar el circuito, se encenderá la bombilla y escuchamos el sonido de "Clic" característico de la activación de relé de potencia.
Antes de enchufar el cable de extensión en el tomacorriente de CA, permite trabajar en el bosquejo y subirlo primero a Arduino.
