: 4 proyecto estribo

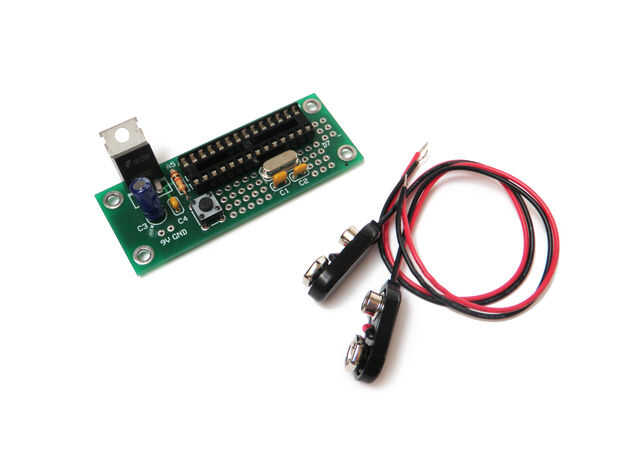

Alambre de dos clips de la batería de 9V en serie para crear un +-fuente de alimentación de 9V.

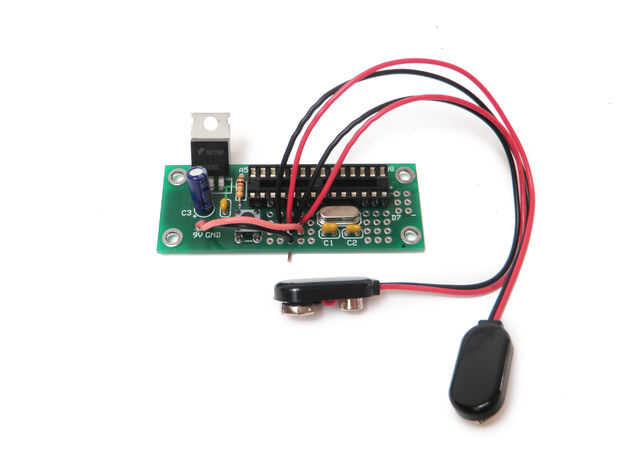

Mirando los cables de los clips de la batería, conecte el cable rojo solo a la entrada de V en la placa de proyecto Arduino +. A continuación, conecte al cruce de cables rojo y negro a la entrada de tierra de la placa de proyecto Arduino.

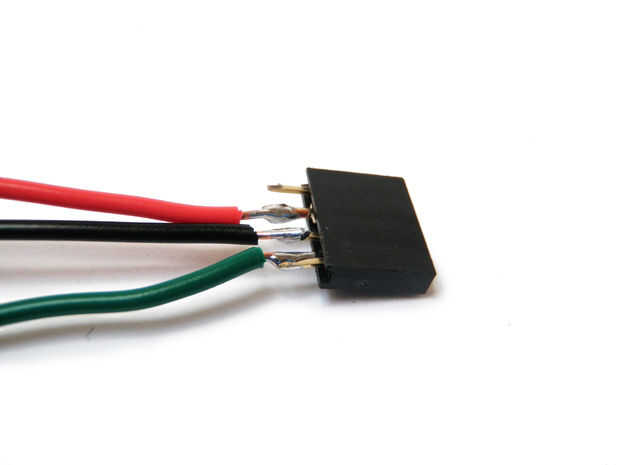

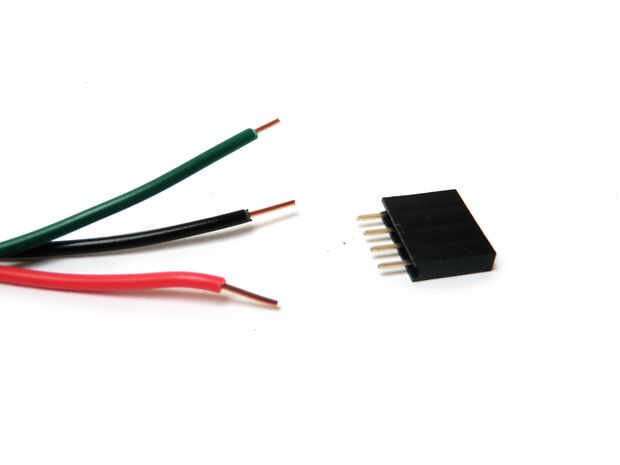

Soldar un cable 6" verde a uno de los pasadores exteriores del conector hembra. Soldar un cable 6" negro con el conector el cable verde y un 6" cable con el conector al lado del cable negro.

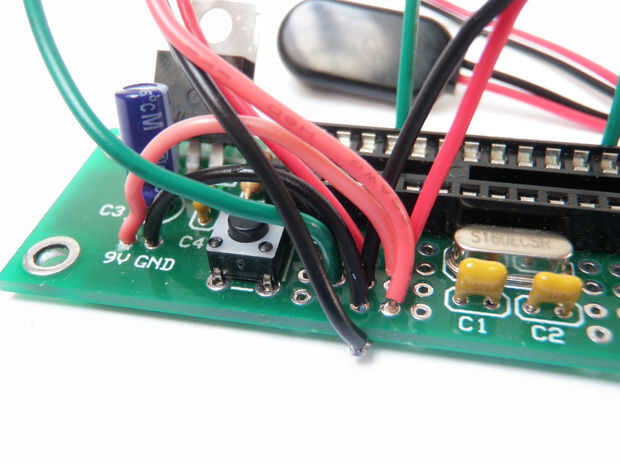

Suelde el otro extremo del alambre verde de toma en consonancia con el solo cable negro de la fuente de toma de corriente de 9V. Suelde el cable negro en consonancia con el punto central de las dos tomas de 9V. Por último, soldar el cable rojo con el cable rojo singular (que también está conectado a la tensión de entrada en la Junta de proyecto)

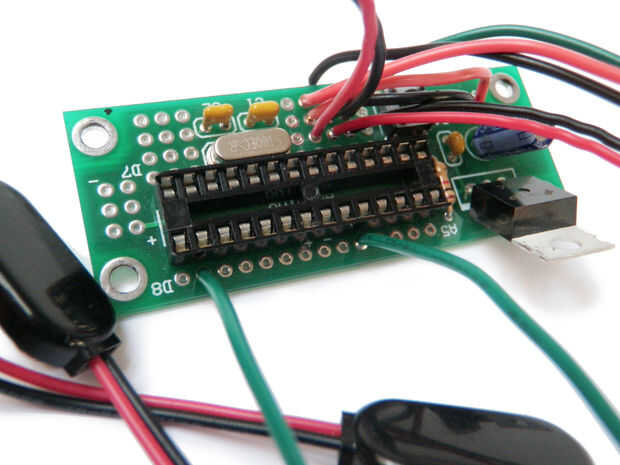

Conecte 6" verde los cables a los pines D9 y A1. También, conecte dos cables de extra 6" negro a tierra.
