Paso 1: diseño
Celdas solares:
Puesto que el techo no recibe luz directa sol, tuve que obtener células solares con excelente efecto de luz baja. He probado dos tipos de células, capa fina y regulares. Quería probar la delgada película puesto que era flexible y podía potencialmente envuelvo la célula alrededor de un cilindro, haciendo el diseño de apoyo súper fácil. Sin embargo, su bajo rendimiento luz fue 6 X peor que las células regulares, por lo que fueron puestas a un lado para un proyecto más adelante. Entonces, tuve que averiguar cuántas células que necesitaba. Empecé con una célula de solo 26 x 39 milímetros. Su salida era clasificada en 0, 5V y 400mA a pleno sol. Sin embargo, en la habitación con el móvil, poner a 0.4 v a 2 mA. La tensión estaba cerca de la especificación, pero la corriente era muy lejos. Entonces tuve que averiguar lo que necesita el motor para girar. En 1.5V, necesita 12 mA para seguir corriendo y un poco más para empezar. Esto significaría por lo menos 24 células solares mini. Entonces, busqué en línea para los mini paneles solares que fueron 1.5-2V con dimensiones rectangulares. Conveniente no se encontró nada, así que empecé a hacer mis propios paneles con el mini 26 x 39mm las células solares. Compré un kit de 40 de estos $ 13 de Ebay. Esto incluyó una pluma de flujo, cable y cable de bus de tabulación. Cuatro fueron combinado en serie para aumentar la tensión montada sobre un soporte plástico y recubierto en epoxi. Estos paneles de solares mini resultantes produce alrededor de 1.5V a 2mA con luz indirecta.
Recinto:

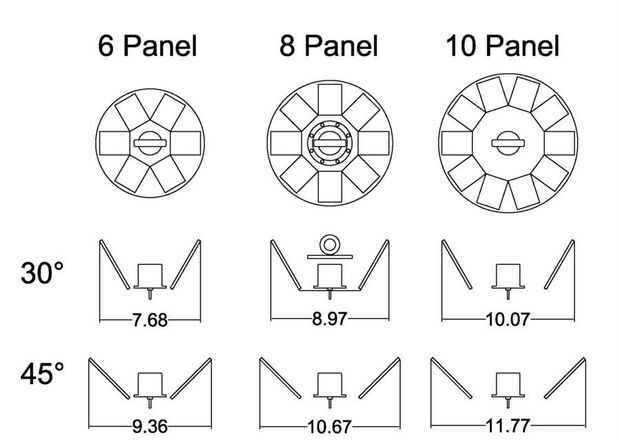

Basado en el tamaño del motor y cómo iba a colgar, tuve unas 4 pulgadas de espacio vertical. También miré a mi alrededor para las bases de luz de diámetro más grande en nuestra casa y eran alrededor de 9 pulgadas. So. Decidí mantener mi envolvente de diseño de aproximadamente 4 pulgadas de altura y 9 pulgadas de diámetro. Tenía el tamaño de mi mini paneles solares y comenzó a esbozar el diseño para ver lo que funcionaría. Trabajé diseños de set de 6, 8 y 10 los mini paneles solares, en un ángulo de 30 o 45 grados. El panel de 8 a 30 grados ajuste mis sobres de diseño mejor. También me gustó que los paneles solares extras me daría un poco de margen para el error.

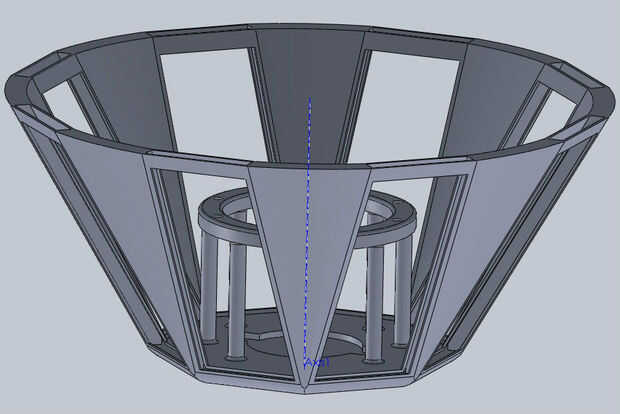

Comencé a diseñar la caja en 3D comenzando con el diseño del panel. Dibujó los perfiles superior e inferior, luego abuhardilladas una forma sólida entre ellos. Una concha fue formada de este sólido para formar una pared de. 300" grueso. Un corte de rectángulos fue sacado hacia abajo en un pescador de la superficie superior para sujetar el panel solar. Entonces se hizo un corte de protuberancia rectangular un poco más pequeño para la apertura del panel. Una vez que esto se veía bien, yo con motivos estas dos características para cortar a los lados restantes de 7. Para el motor interior, tomé las dimensiones motor, añadidas, 005-.010" y sacó un corte en la base. A continuación, añadí dos características para asegurar la cabina en el gancho. Esto implicó sacados 8 puestos desde la base hasta la parte superior del motor. En la parte superior de estos postes es un anillo con 8 agujeros para fijar el conjunto gancho. Finalmente, redondeado los bordes lo mejor que pude, tanto para la estética y resistencia.
Gancho:

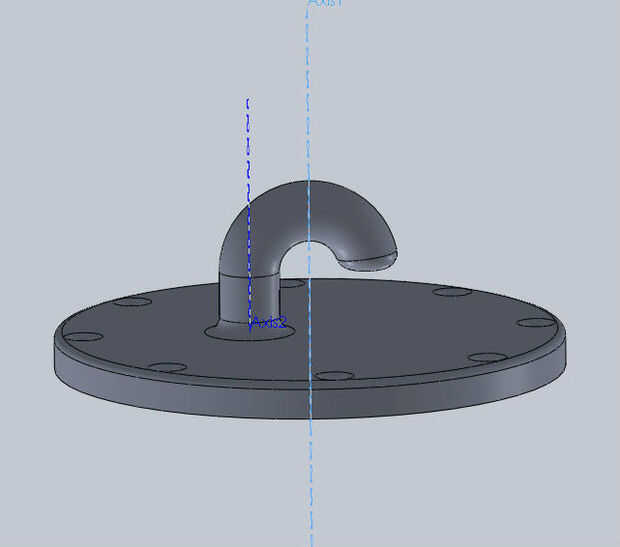

Actualmente, el móvil es colgar del techo de un ojete que se fija con pernos en una viga. Yo quería usar el mismo ojete y había diseñado un gancho para deslizarse en él. La parte superior del gancho está centrada sobre el eje de la caja para que toda la pieza se equilibrará. Fue diseñado con un pequeño espacio para encajar en el orificio del perno. El gancho es parte de un disco que se fijan a la caja con tornillos y tuercas. He encontrado que con algunos estampados 3d, es más fácil a los componentes internos con tornillos y tuercas, por lo que las tolerancias de montaje no son tan cruciales.
Impresión 3D:
Las piezas fueron impresas por un nuevo servicio denominado ejes 3D. A través de este, encontré alguien en mi barrio y él impreso ambas partes el fin de semana en blanco PLA a 150 micrones por $101. Esta es una de las maravillas de la economía de intercambio. La parte tenía algunos bordes ásperos y capas, pero para el tamaño, velocidad y costo, fue un muy buen negocio.
