Luz ambiental Powered LED Flasher (2 / 8 paso)

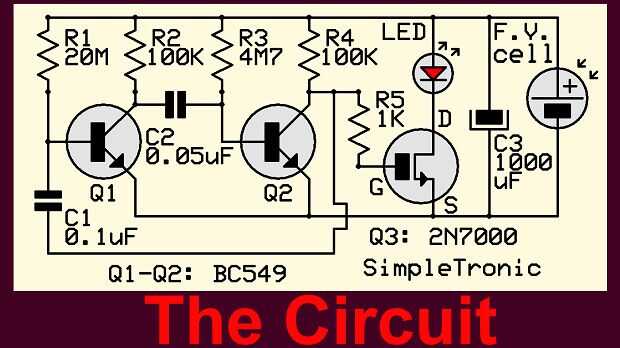

Paso 2: Diagrama del circuito y componentes principales

La célula FV: debe entregar por lo menos 2,5 v (circuito no abierto carga) y 0.5mA corto circuito actual (bajo iluminación de la sala)

Incandescente / iluminación halógena es la más eficiente para F.V.cells (después de la luz del día) y fluorescente son el menos.

Q1-Q2: transistores BC549 npn

Q3: 2N7000 N-channel mosfet. Quizás tenga que seleccione para la menor tensión de umbral de puerta o usar un umbral bajo BSH103

LED: utiliza una alta eficienciarojo LED. (LED rojos tiene la más baja tensión directa (Vf))
