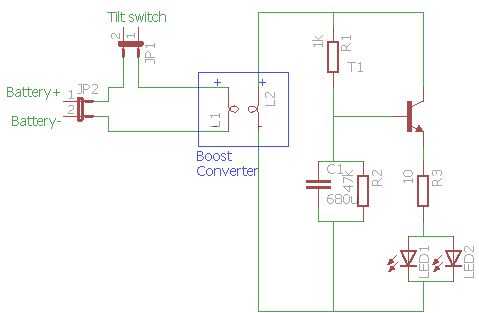

Paso 2: esquemático
El esquema es un interruptor de transistor básico con efecto de desvanecimiento añadido. Decoloración realiza carga el condensador a través de R1. Descolorarse hacia fuera ocurre a través de R2.
La batería es de dos baterías de AA en paralelo (1, 5V). He decidido ponerlos en paralelo porque luego es más fácil cambiarlos. Si usted tiene solamente una batería nueva el circuito funcionará con ella, pero solo la mitad siempre como con dos baterías.
Cuando incline el interruptor está apagado, las baterías no están conectadas a nada = potencia consumo 0 mA!
Más información sobre decoloración aquí: Atenuación LED con transistor
