Paso 1: Diagrama del circuito

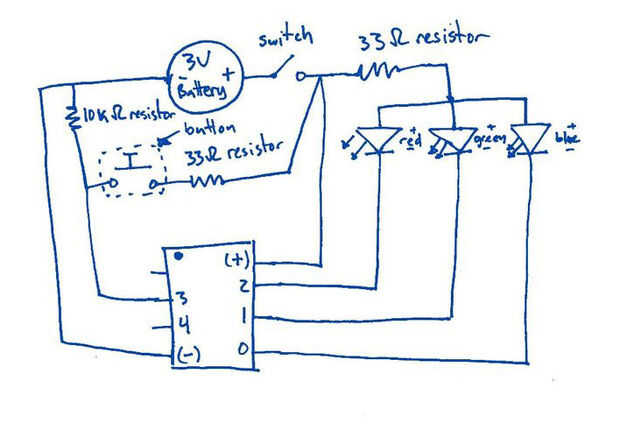

Este es el diagrama del circuito para el controlador de LED de calabaza. El LED es controlado por 0(blue), 1(green) y 2(red) de pins.
El ATTiny enciende los LEDs por tirando del pasador de programado hasta suelo. Esto se hace con la siguiente línea de código para el LED rojo
digitalWrite (redPin, ON);
El botón conectado al pin 3 del ATTiny dice el ATTiny cuando cambiar el modo del LED.
