Paso 4: Paso 1: configurar el circuito
1.) identificar la red, tensión en pernos de verdes y azules en el LED. El pin de plomo largo es la tensión positiva de siempre. El pasador a la izquierda era la clavija roja en mi LED, las dos clavijas a la derecha de la cabeza larga eran verdes, azul respectivamente.
2.) calcular su resistencia usando http://led.linear1.org/1led.wiz e ingresando los valores de la parte posterior de su paquete de LED. NO TIRE EL EMBALAJE DEL LED!

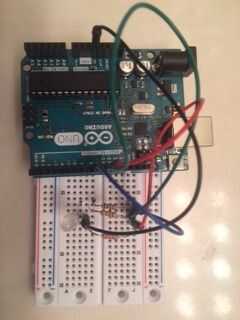

3.) Conecte el circuito como se muestra arriba, con la mayor resistencia frente al nodo rojo y los dos más pequeños delante del verde, azul los nodos.
4.) conectar clavijas, 9,10,11 de Arduino respectivamente a clavijas rojo, azul, verde en el LED. (Usted puede cambiar las clavijas de salida digital conectar Arduino, pero asegúrese de que usted cambie el código para adaptarse a)!
5.) conectar los 5V Voltaje en pin en ARDUINO para el voltaje positivo en el LED (se muestra como el cable puente negro).
