Paso 2: construcción
Esto se utiliza para absorber el calor de las velas. Fuego necesita aire, y por qué usted necesita hacer un montón de agujeros en la lata. Más latas están cubiertas con algún tipo de barniz. Huele muy mal cuando se calientan. Es necesario retire.
- Quite las etiquetas con agua caliente
- Agujeros de taladro de 18 x 3 = 54 x 6 mm
- Utilizar el archivo para reducir bordes afilados
- Calentar la lata, fuera! Usé una estufa de gas. Quemará y huele muy mal. A continuación, puede eliminar el barniz bastante fácil con un archivo o una lana de acero.

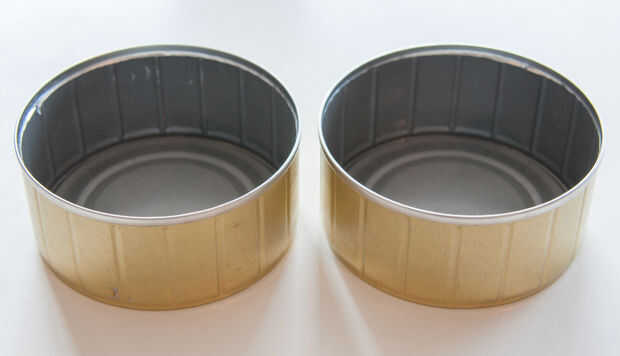

Preparar la lata 2:
No necesita ser preparado mucho. Sólo contendrá agua. Quite las etiquetas con agua caliente.

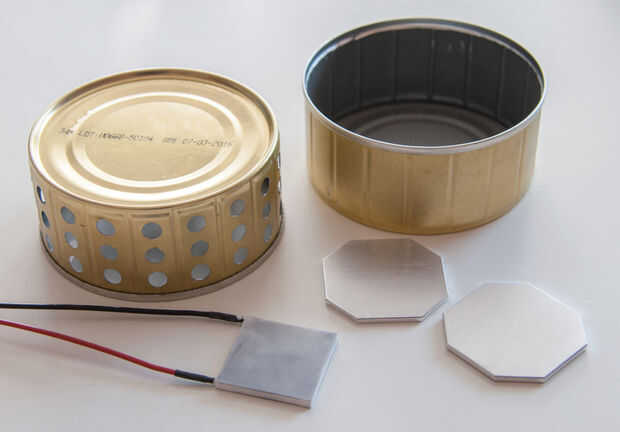

Preparar aluminio plaquitas
Actúan como una distancia entre las latas. Dependiendo de lo que puede usted utilizar, usted puede omitir que los. Pero creo que también son buenos obtener a una más incluso transferencia de calor.
- Hacen 40x40mm, que los hagan compatibles con los diferentes módulos de TEG. Tuve que hacer también 10x10m m chaflán en las esquinas para adaptarse a la superficie plana de las latas.
- Utilice papel de lija fino o lana de acero para hacerlas planas y agradable
Montar la mecánica:
- Preparar a un lado de la placa 1 con pasta térmica
- Coloque la placa 1 de poder 1 (con pasta térmica hacia abajo)
- Opcional: Preparar 1 plato con pasta térmica (dependiendo de qué TEC/TEG utilizas)

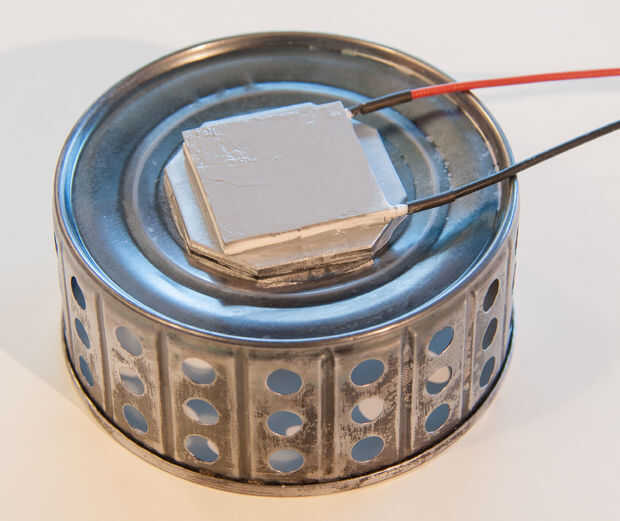

- Coloque el módulo TEG sobre la placa 1
- Opcional: Preparar TEG con pasta térmica (dependiendo de qué TEC/TEG utilizas)
- Opcional: Colocar una resistencia térmica en la parte superior placa 1 Si desea monitorizar la temperatura

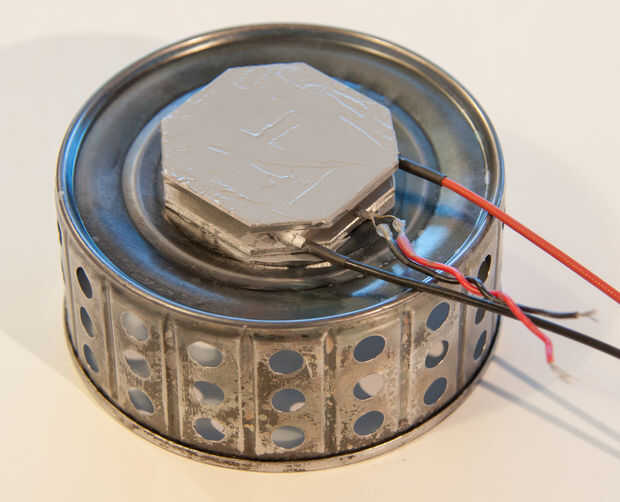

- Coloque la placa 2 sobre TEG
- Preparar placa de 2 con pasta térmica
- Puede 2 sobre la placa 2
- El orden es: Can1-Paste-Plate1-Paste-TEG-Paste-Plate2-Paste-Can2
- Opcional: Añadir tire muelles para sujetar las latas juntas, ver fotos.
Montaje de electrónica:
- Conectarse los dos cables en el módulo de TEG el elevador booster (verificación de polarización)

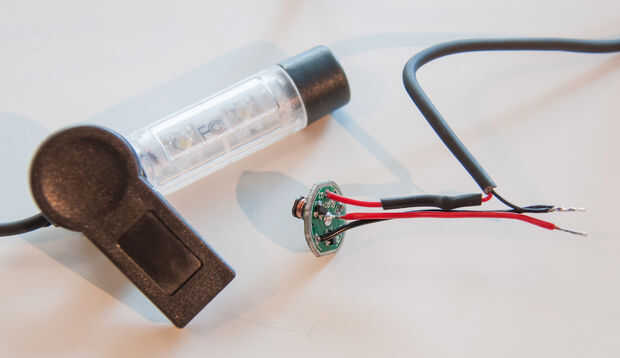

- Conectar LED a la salida del elevador booster (verificación de polarización)
Utilicé un soldador y los cables a un bloque de terminales de tornillo. El bloque de terminales estuviera pegado a can2.
