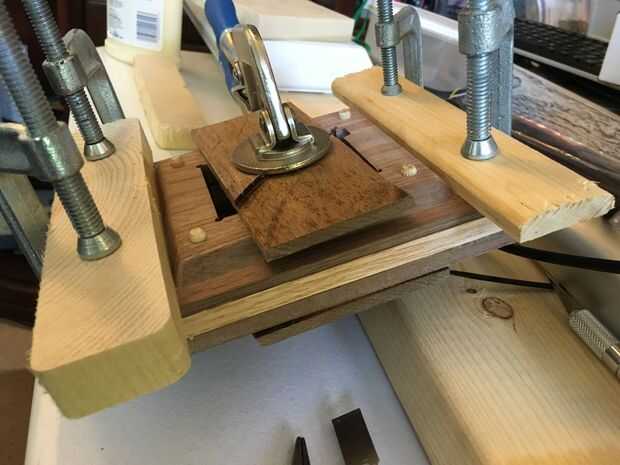

Paso 3: Unir las piezas del caso
Tipo de auto explicativo. Hay orificios para taquetes en el diseño para ayudar a todo la línea ascendente y para la fuerza estructural.
No estoy muy contento con cómo se ve el pegado de acrílico: Si te fijas, notará que el pegamento cuando ves la luz lateral debido a la forma en refracta. Así que una modificación de pena sería atornillar en la ventana de acrílico en vez de pegando. También, el efecto de iluminación lateral podría ser diferente con la pulido más o menos de la parte fresada. No hacía mucho.
No es que he tenido que perforar los agujeros para el empuje de botón momentario y codificador lateralmente en una prensa del taladro. Para una versión impresa 3D podrían incluir los agujeros en la impresión eliminando el signos por ciento '%' desde el frente de las siguientes líneas de código Openscad:
Los agujeros de botón y codificador--probablemente perfore éstos manualmente después de moler
%translate([encoder_x,-1,bottom_slice-control_cavity/2]) rotate([-90,0,0]) cylinder(d=encoder_shaft_diameter,h=control_cavity_wall+2);
%translate([soft_button_x,-1,bottom_slice-control_cavity/2]) rotate([-90,0,0]) cylinder(d=soft_button_diameter,h=control_cavity_wall+2);
