Paso 4: Prepare la pantalla programación de bluetooth

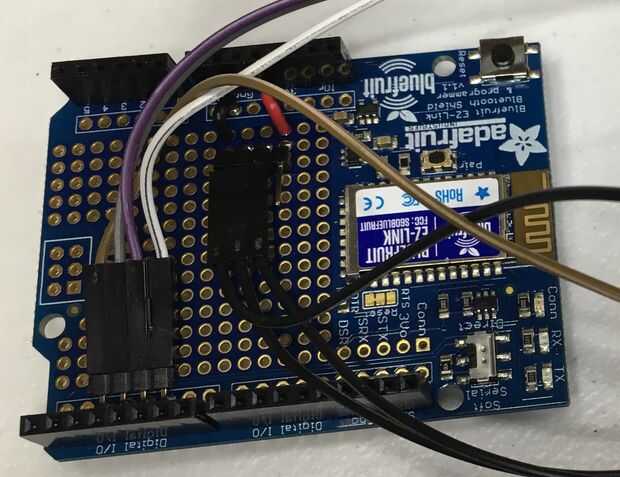

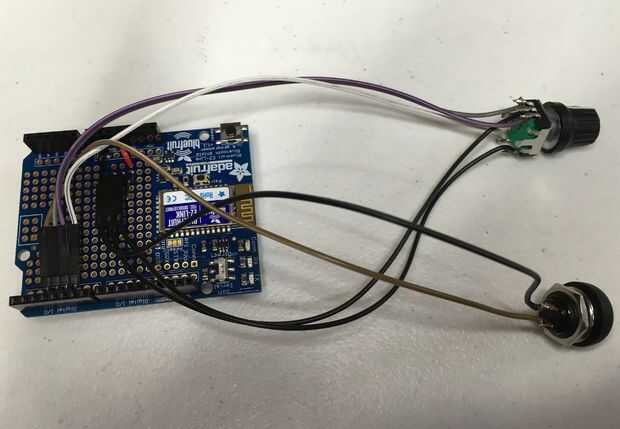

El área de prototipos del escudo de bluetooth se utiliza para conectar el botón momentáneo y el codificador rotatorio. Usé los pines de Arduino 2,3,4 y 5. 2 está conectado a un lado del botón momentáneo para que el bosquejo puede apagar el Arduino y despertar hacia arriba usando una interrupción de hardware a través de ese botón. (Resulta que la electrónica dibuja decenas de miliamperios de todos modos, pero en una iteración diferentes o para una aplicación diferente podría importa esto). Uno de los pasadores de codificador conectado a Arduino D3 para la funcionalidad de interrupción. La otra salida del codificador y el construido en botón momentáneo en el codificador están conectados a 4 y 5 respectivamente. El escudo de neopixel usa Arduino D6.

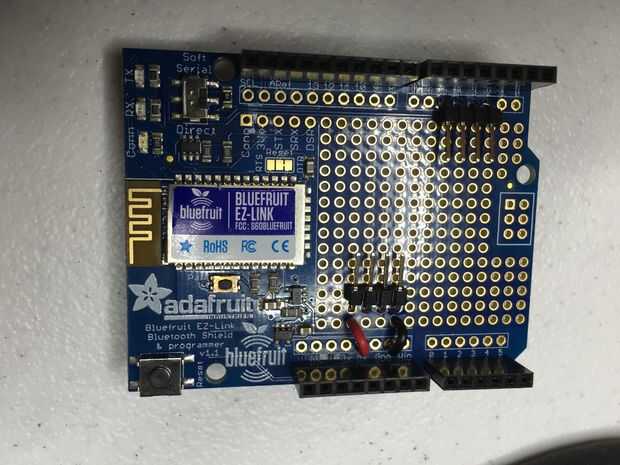

Sacaron tierra para tres clavijas de cabecera y alimentación de 5v a una, pero realmente se utilizan sólo los tres motivos: uno por cada uno de los dos botones momentáneos y otro para el codificador común.
Son encabezados por lo que puedo enchufar y desenchufar cables de jumper con conectores hembra apropiados. Ello, montaje e instalación en el caso mucho más fácil. Espero que no desmontaje y depuración, jaja.
Un paso crítico es emparejar el escudo de bluetooth a su computadora antes de cerrar todo para arriba en el caso. Es posible hackear un poco para sacar el botón de sincronización, pero no hacerlo. El escudo de bluetooth permite a un equipo sincronizado para volver a programar el Arduino sin cables.
