Luz de Arduino después de Robot (3 / 6 paso)

Paso 3: Sensor de luz plataformas

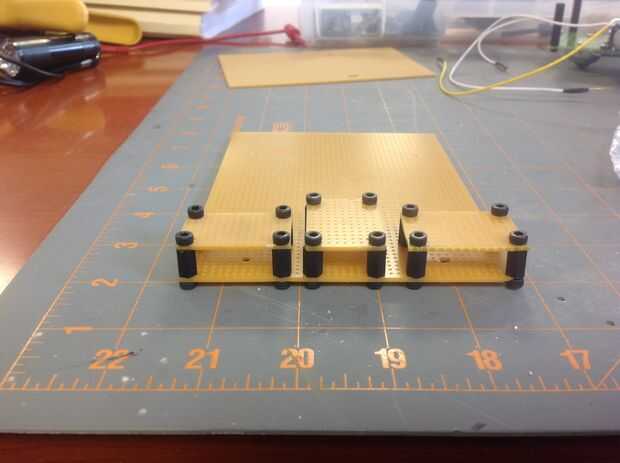

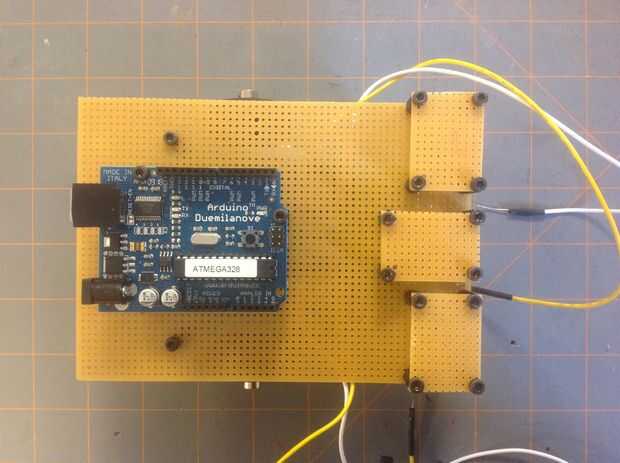

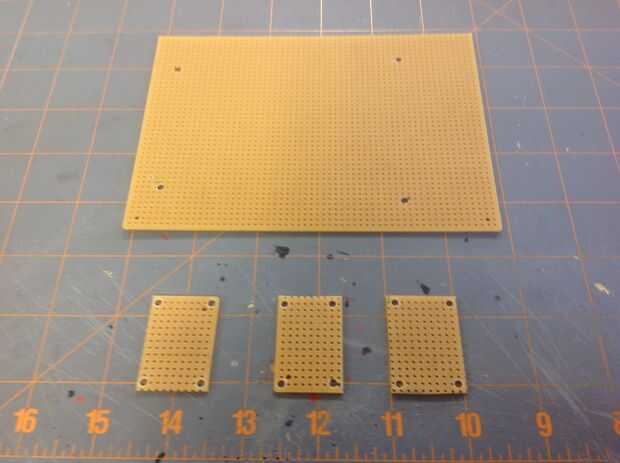

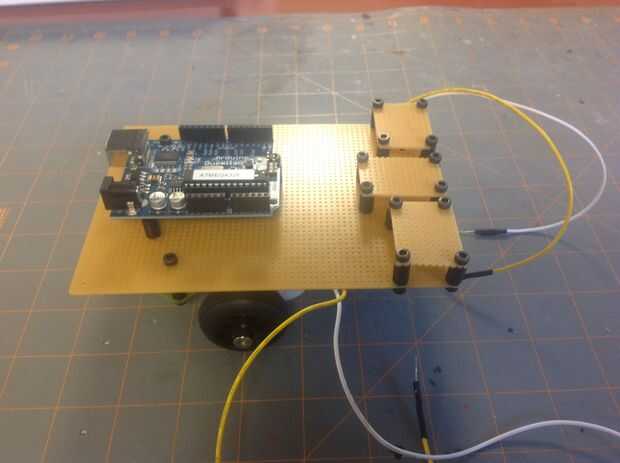

A continuación necesitamos construir las plataformas de sensor de luz. Un proto board fue utilizado para la cubierta superior del robot. De la segunda junta de proto, utilice una sierra de hobby o Dremel para cortar tres rectángulos de 2,5 cm 1,5 cm. En cada esquina, perfore un orificio de tornillo. Estas tablillas celebrará la electrónica de los sensores de luz. Antes le añadimos la electrónica, coloque las tablillas en la cubierta superior del robot como se muestra en la figura adjunta. Marcar, perforar y agregar separadores de 1cm para unir las tablillas a la cubierta superior. En este momento, también puede decidir sobre la posición de la placa de Arduino en la cubierta superior y perforar orificios apropiados. También añadir algunos separadores de 1cm para sostener el Arduino. Deje suficiente espacio entre el Arduino y los sensores de luz para introducir el portapilas AA.
