Luz de Arduino fácil tras Robot (2 / 4 paso)

Paso 2: cableado

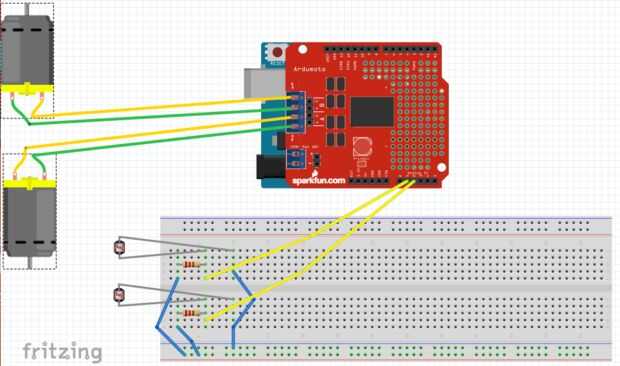

Con los cables en el tablero de pan que van al lado, 2 ir a 5v de arduino y el otro se va a la tierra

Es más fácil seguir las fotos entonces me explique.

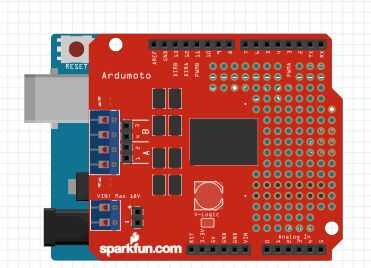

En primer lugar, conecte el blindaje de puente H para el Arduino Uno

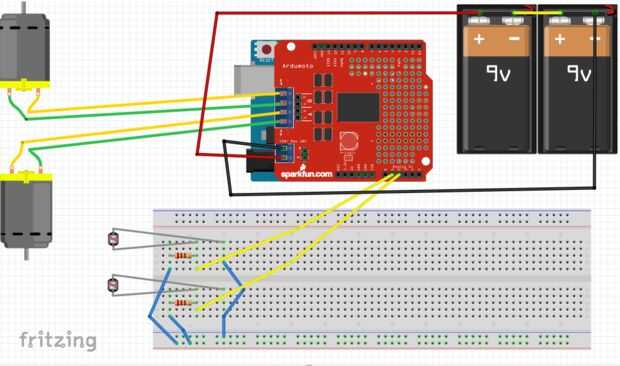

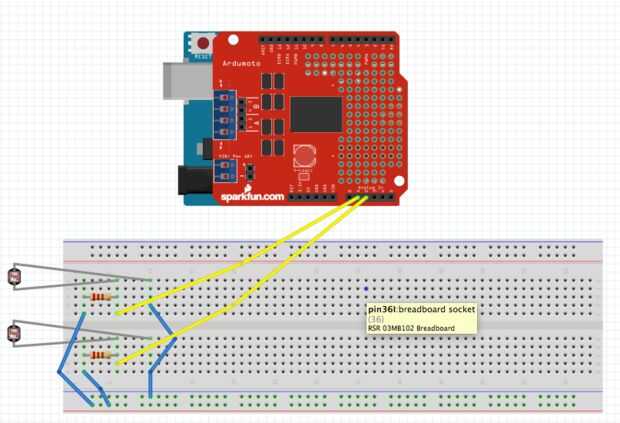

A continuación, conecte la LDR, como en el diagrama

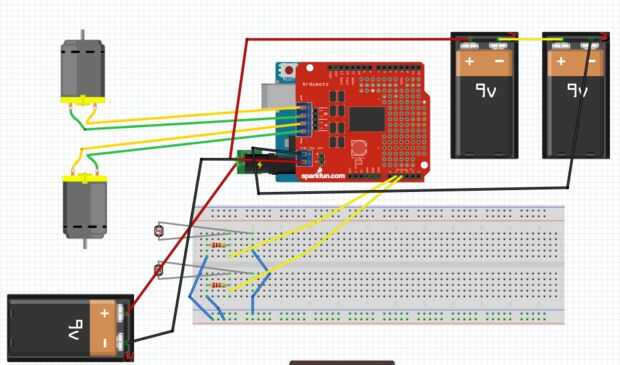

Después, inserte el positivo y negativo de los motores en el escudo

* Ahora, conectar 2 baterías de 9v en una serie y luego positivo y negativo a los puntos en el escudo

* Por último Conecte una batería de 9v en el Arduino

(* Últimos 2 son para cuando ha subido el código)
