Paso 4: montaje

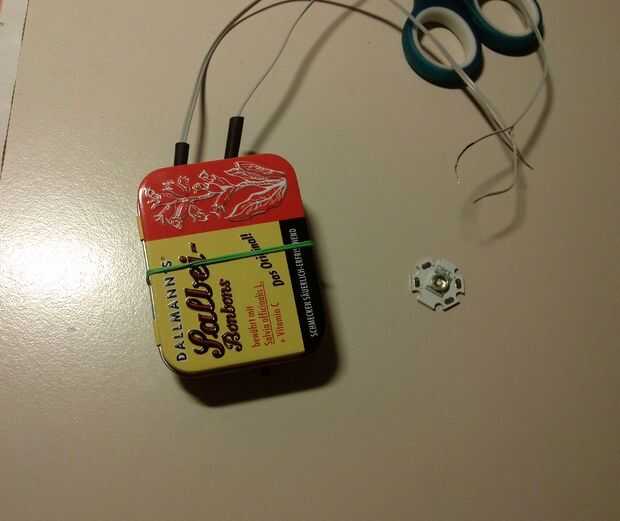

He decidido poner todos los componentes en una vieja caja de metal de caramelo que aisló desde el interior con cinta aislante. Primero perforé dos agujeros en la parte superior de la caja como los agujeros para los pares de dos cables que salen de la caja. Los agujeros deben ser lo suficientemente grande como para que un tubo de calor retráctil puede caber a través de cada agujero. A través de estos tubos ponemos las dos cadenas de cables y fijarlos con hotglue. Un par es la entrada de CA del generador, el otro par es + y -del LED (ver esquema).
Otro agujero más grande en la parte inferior (perforé dos agujeros al lado del otro) se utiliza para alojar el interruptor y después se fija al cuadro con hotglue así.
La soldadura de los componentes es muy sencillo, sólo asegúrese de aislar cuidadosamente todos los contactos (no olvides poner los tubos de encogimiento de calor en los cables antes de que ambos extremos del alambre de la soldadura).

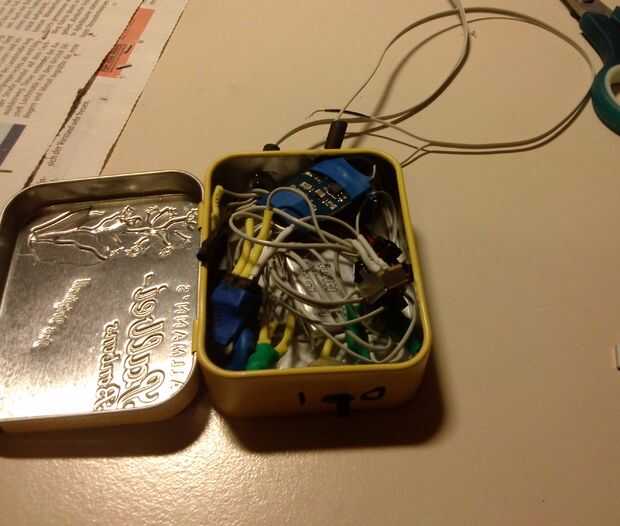

Después de todo puede ser exprimido en la caja con fuerza ligera (tenga cuidado de no romper nada). Alternativamente también es posible soldar todo en un prototipo PCB board, que puede poner en orden lo un poco;-).

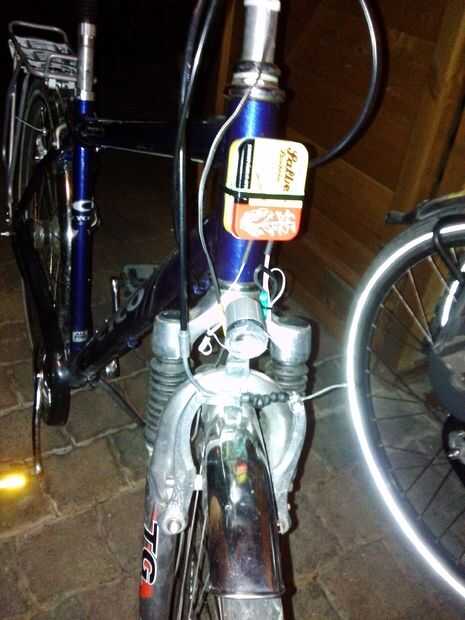

La caja sí mismo es además se mantiene cerrada por una banda de caucho y se fija a la bici al lado del auricular y la parte delantera del bastidor mediante el uso de correas de cable.

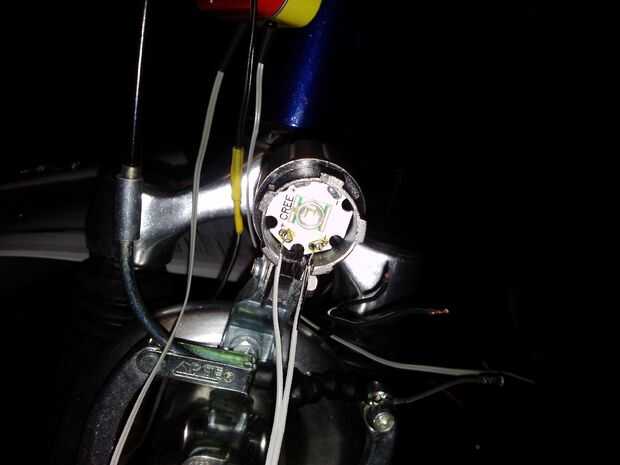

El LED es soldado a la pareja designada cable saliendo de la caja. Además, el reflector de la luz de bicicleta antiguo necesita fijarse fuera y el blub viejo hay que eliminar para que el LED puede caber en la montura. Después de caliente-pegué una lente LED en la parte superior el Monte para enfocar el haz en un cono de aprox. 60-90 grados.
Por último usted necesita conectar los dos cables procedentes de la dínamo a los dos cables designados para la entrada de alimentación de CA de nuestra caja de controlador. A veces es sólo un cable, esto a menudo significa que la otra conexión se hace vía el marco de la bicicleta.
Opcionalmente poner en orden el cableado sobrante mediante el uso de correas de cable y listo! = D
