Luz de distancia de RGB dependientes (2 / 4 paso)

Paso 2: Hacer la electrónica

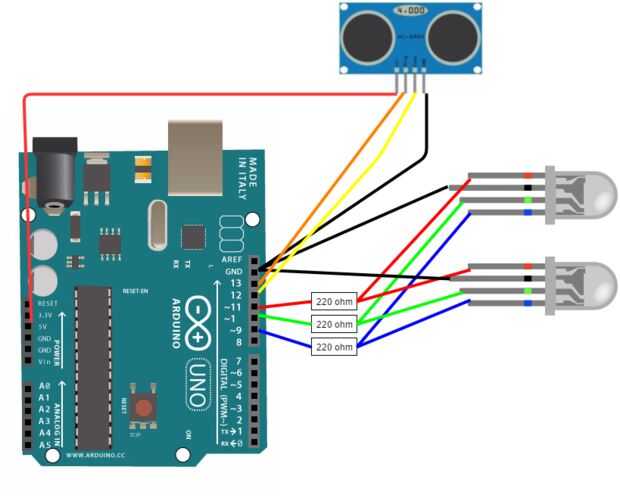

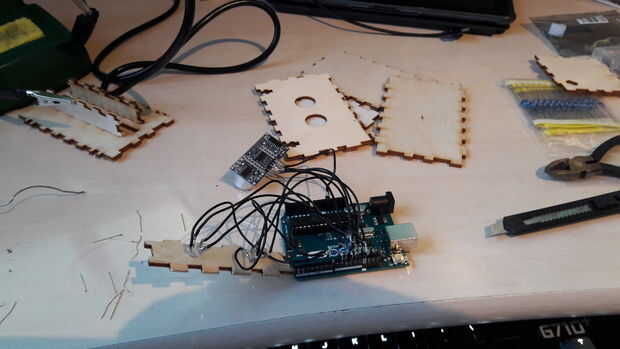

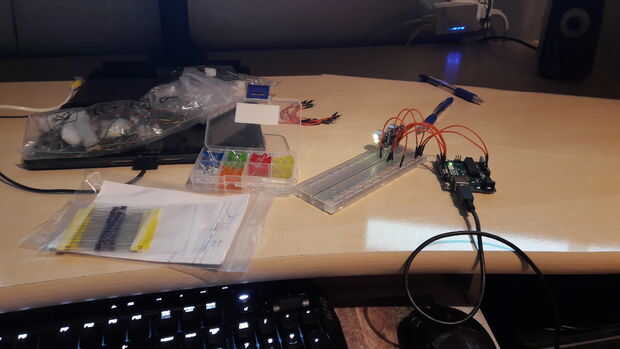

Para la electrónica usé 2 RGB LED con resistencias de 3 220 ohmios. El led se suelda en una configuración paralela como se muestra en el diagrama incluido. Elegí a soldar los cables directamente a la cabecera del sensor de ultrasonidos. Para conectar los cables en un arduino he utilizado algunos encabezados hombres y soldado todos los cables a los terminales correctos: la zona de patillas soldada como sigue; El gatillo es soldada a pin 13, el eco al pin 12, el rojo annode a 11, el annode verde a 10 y la annode azul a 9.

HC-Sr04 Datasheet: http://www.electroschematics.com/8902/hc-sr04-datasheet/
