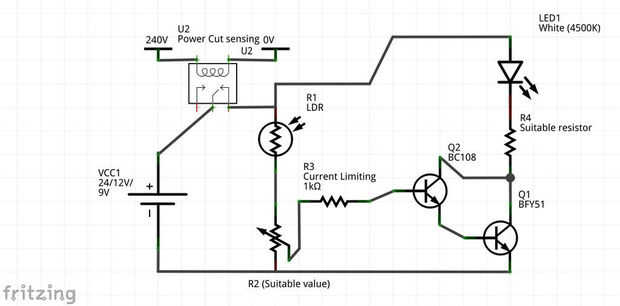

Paso 2: La teoría y el diagrama del circuito
(R2 y la LDR son la manera incorrecta redonda en el diagrama)
TODOS LOS VALORES SERÁN NECESARIO CALCULAR DEPENDE DE LA ELECCIÓN DE LOS COMPONENTES
La bobina del relé está conectada a la red eléctrica que cambiará cuando está encendido, el resto del circuito se conecta por lo que obtiene energía a través del interruptor normalmente cerrado. (ver diagrama)
La luz de detección se logra mediante el uso de un divisor de potencial de la LDR y el potenciómetro, el potenciómetro permite el brillo que activan el circuito para ajustar, este potenciómetro tendrá que ser seleccionado basado en las resistencias LDR.
Entonces es una resistencia limitadora actual desde el divisor potencial al controlador de Darlington.
El BC108 tiene una alta ganancia pero sólo baja corriente donde un BFY51 tiene una alta ganancia corriente y baja, así que usé estas para hacer un controlador de Darlington que permite encender una luz o un segundo relé de control si se requiere más energía (por ejemplo, si la luz requiere más que el transistor pueden manejar).
Este sistema puede ser adaptado según las necesidades, por ejemplo, el relé de alimentación podría ser quitado y entonces crearía una luz automática que se enciende en la noche. O si la luz nivel de detección no es importante que entonces el relé sólo podría utilizarse para cambiar la luz de encendido/apagado.
