Paso 1: Organizar y planificar
Otra vez, este proyecto resultó de gran. Fue lisa y era relativamente fácil de hacer y no requiere muchas herramientas... PERO, sin duda puso todo y planeado por delante. Aquí estaban las principales áreas que enfocada antes de saltar en la construcción:

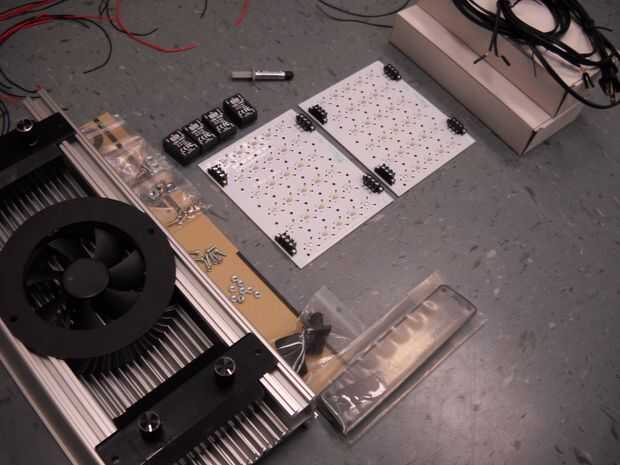

- Kit completo: Colocamos todas las piezas y componentes hacia fuera para tener una idea de lo que teníamos y para asegurarse de que todo lo que necesitábamos estaba allí (en la foto).

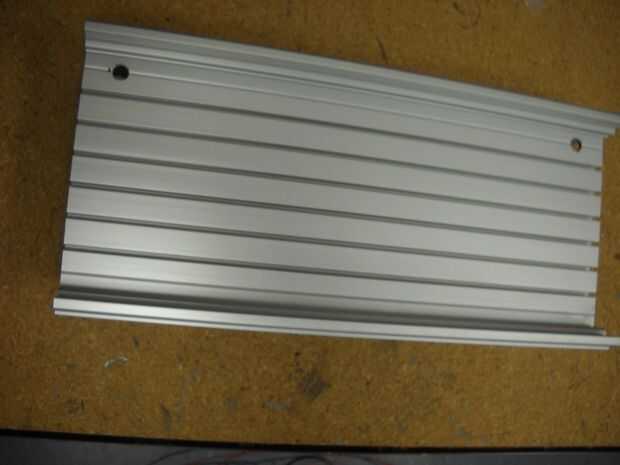

- Configuración general: El ventilador debe ser en el centro del disipador, que significa la ubicación de la MakersDrivers tiene que ser en cada extremo del disipador de calor. Y, porque cada MakersDriver debe tener los cables de los LEDs, el mejor lugar para perforar los agujeros en cada extremo (foto).

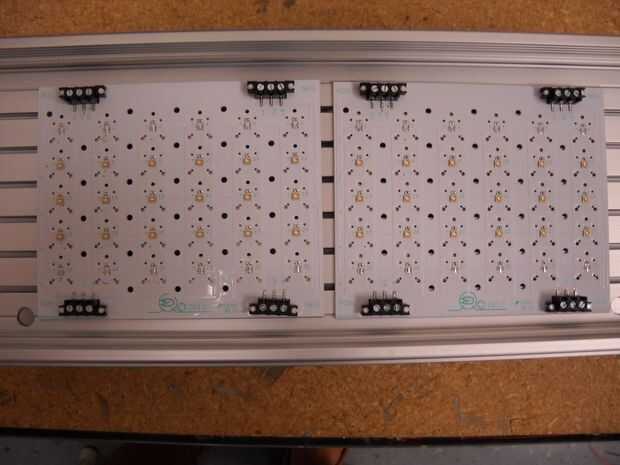

- LED diseño: Cada tablero del LED tiene 5 canales que pueden contener hasta 6 LEDs en serie. Sólo canales 2, 3 y 4 fueron poblados en nuestras tablas; para un total de 18 LEDs de cada tarjeta. Hay números marcando cada canal y correspondiente número y polaridad marca cada bloque de terminales de tornillo.
- Configuración del controlador de LED: Estas unidades están diseñadas para tomar 48 v de CC a la entrada y 2 salidas separadas como canal 1 y canal 2. Un canal puede funcionar tanto como 14 LEDs, ya que contamos con 18 en cada tabla que tenemos que usar ambas salidas. Una salida del controlador ejecutará los LEDs en el canal 2 y la segunda salida del controlador se ejecutará los LEDs en los canales 3 y 4.
- Cosas a la Nota: Pruebe todas las conexiones de cable con un leve tirón. Tenía un alambre aflojado en el MakersDriver después de terminar y es necesario destornillar el conductor del disipador de calor para acceder a los terminales de tornillo. No una cosa enorme, pero vale la pena destacar.
