Luz de exposición LED UV para la emulsión de la pantalla (6 / 8 paso)

Paso 6: Controlador y conexión de LED

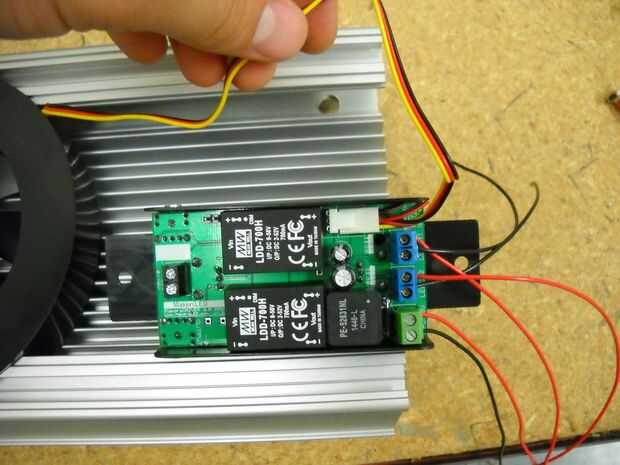

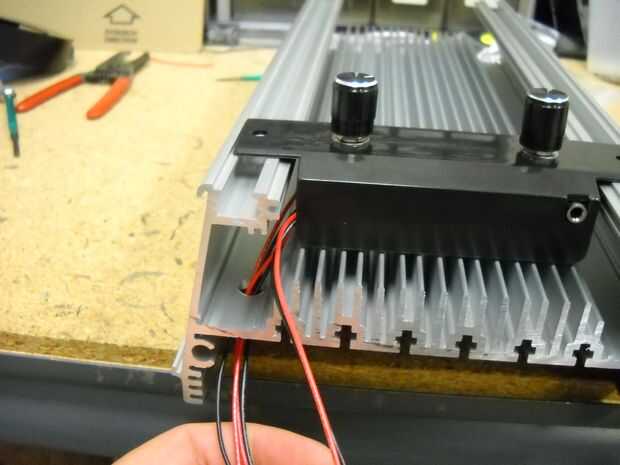

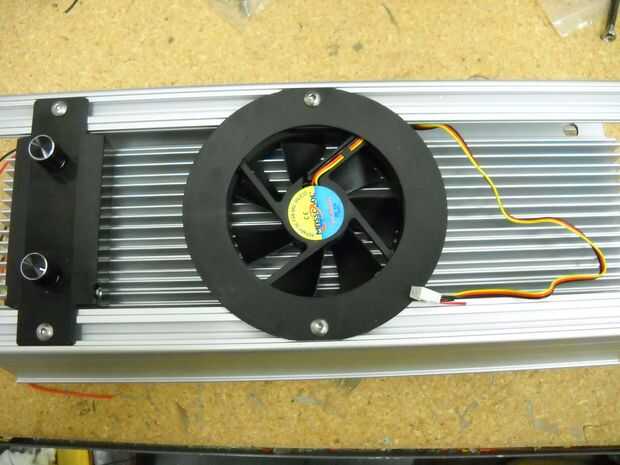

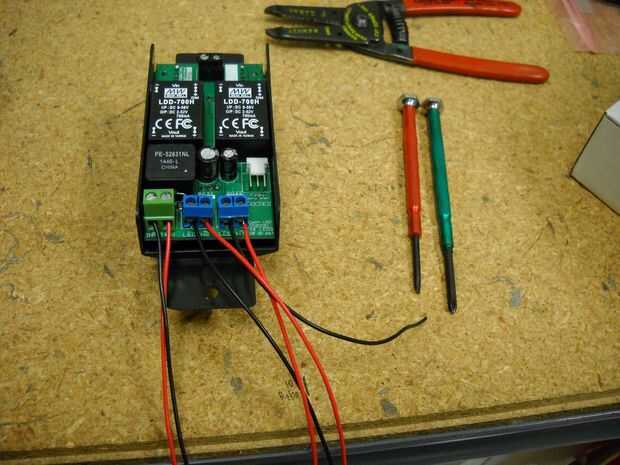

Utilizando el rojo (positivo) y los cables negro (negativo) que primero les conecta a la salida del conductor, así como los 48 v de CC de entrada al controlador. Entonces nos alimenta los cables de salida del canal 1 y 2 hacia abajo a través del orificio y el correspondiente tornillo-en terminal de luminosos. Por último conectamos el enchufe masculino del ventilador al conector hembra en el controlador. Aquí están los detalles:

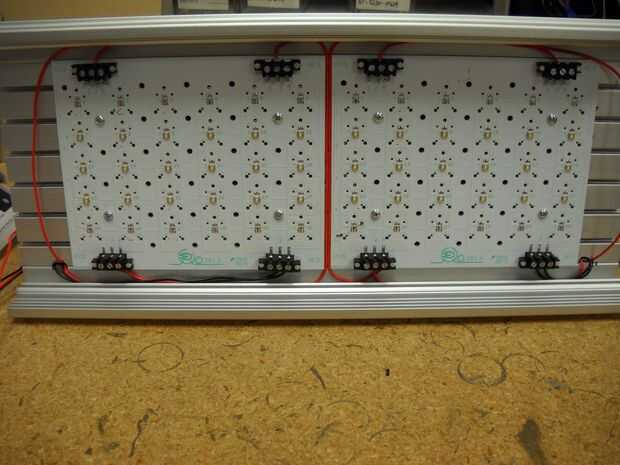

Ejemplo, canal #1 salida desde el controlador de canal #3 y #4 luminosos (tabla izquierda):

1. Positivo (cable rojo) de salida del controlador va a positivo tornillo de bloque de terminales #3
2. Cable de puente rojo (completado en el paso 4) va de negativo tornillo de bloque de terminales #3 al positivo en tornillo de bloque de terminal #4
3. Finalmente para completar el circuito de la salida negativa del controlador va al negativo tornillo de bloque de terminales #4

Ejemplo, canal #2 salida de controlador a Channel #2 LEDs (tabla izquierda):

1. Positivo (cable rojo) de salida del controlador va a positivo tornillo de bloque de terminales #2
2. Finalmente para completar el circuito de la salida negativa del controlador va al negativo tornillo de bloque de terminales #2

Aclarar y repetir para la segunda placa de LED.
