Paso 7: Conexiones de alimentación
Antes de atornillar el ventilador, controladores y hardware para el disipador de calor probamos la unidad conectando el poder:
- En el paso 6 conectamos los cables a la entrada de cada conductor del LED

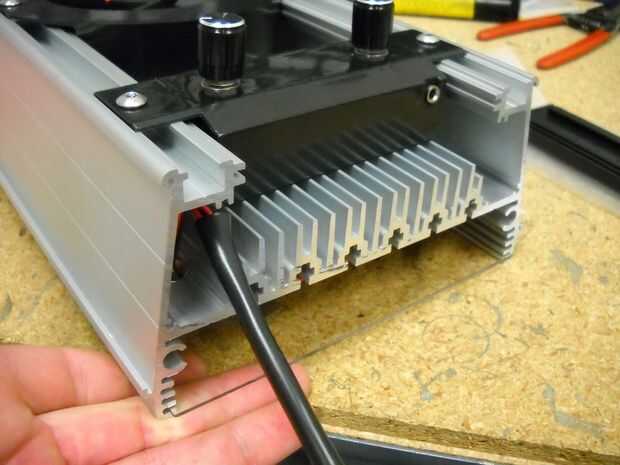

- El siguiente paso fue ejecutar estos cuatro hilos hacia fuera un lado y conectan a la fuente de alimentación

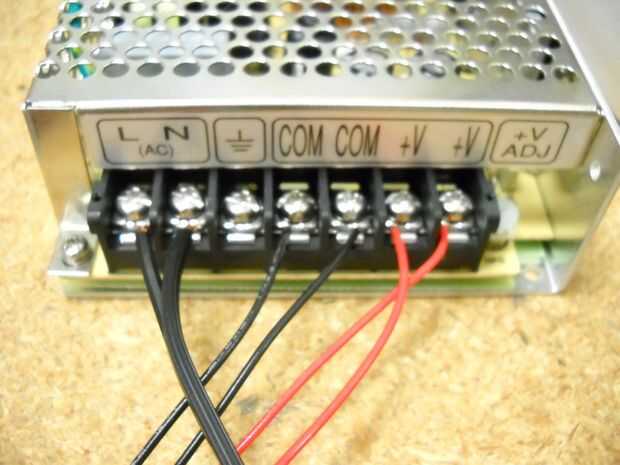

- Por ejemplo, el cable rojo (positivo) de un conductor que conectado a la extrema derecha V + (foto) y el cable negro (negativo) que conectado a la extrema derecha COM (aparece en la fuente de alimentación). El otro conductor se conecta a los otros dos V + y COM (negativo)
- Por último conectamos el 72" cable a la red eléctrica de alimentación. El alambre con escritura funciona a la tensión de línea (L) y el otro al neutro (N)
- Estamos verificados por duplicado todas las conexiones y lo enciende
Al principio no parece funcionar, pero eso era porque las perillas de regulación fueron todas rechazadas. Doblamos todos los 4 canales en la dirección opuesta y tuvimos luz.
ADVERTENCIA: No buscamos mucho tiempo porque la luz UV puede dañar el ojo humano!
