Paso 3: Creación y control de la

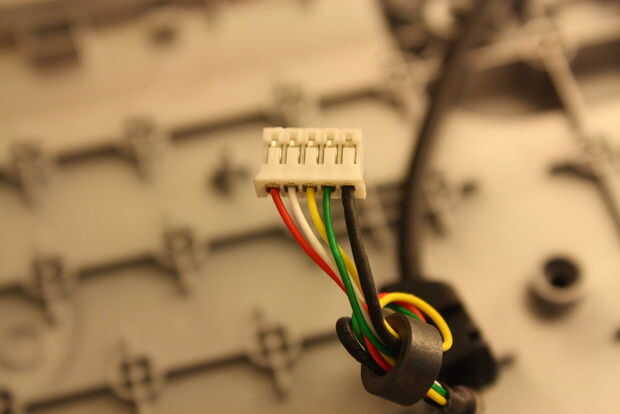

Nota los cables rojo y negro en el cable de alimentación, estos son el poder y cables de tierra, los dos tendrá que meterse con.

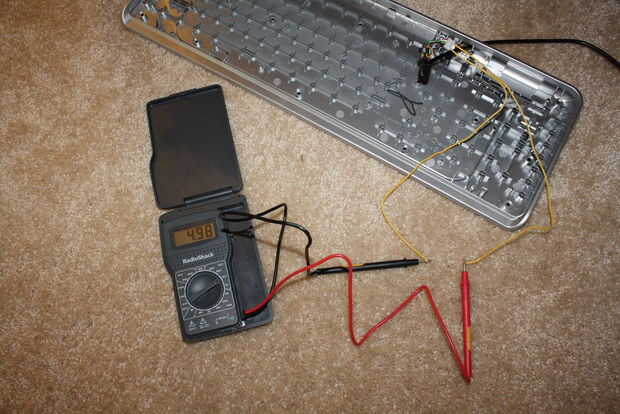

Mientras que el cable está conectado a la computadora, tome una lectura de voltaje, mina 5v. No estoy seguro si es estándar pero supongo que es para más teclados que funcionan simplemente apagado de equipo.
Así que con 5v como fuente de energía y dado que cada LED tiene una tensión de 3.3v mientras que usa 20mA, una resistencia de unos 100 ohm debe ser justo.
No es totalmente necesario utilizar una resistencia por LED pero lo hice por si acaso aunque pensando volver definitivamente es overkill. Siempre se puede usar una resistencia para todo el circuito teniendo en cuenta que los LEDs están conectados en paralelo, para hacer más fácil a ti mismo.

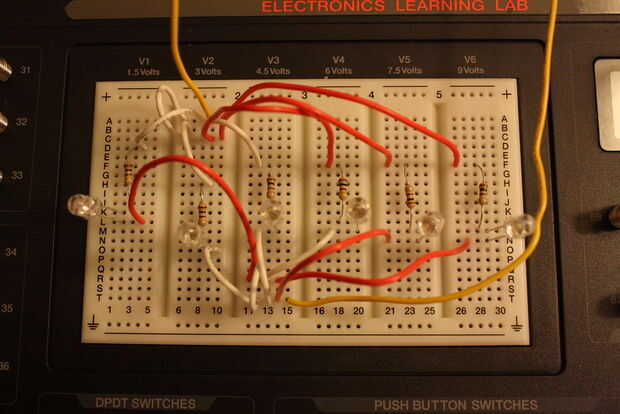

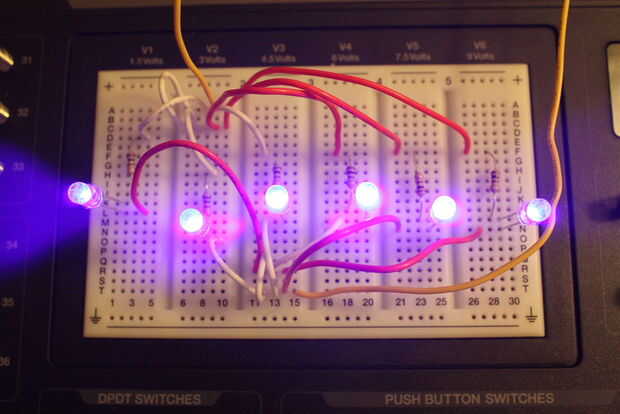

Cuando haya encontrado la resistencia correcta, crear el circuito en un protoboard primero y luego algún alambre y energía al poner los cables en el enchufe de los cables negro y rojo del cable del teclado mientras que esté conectado a la computadora. Sólo asegúrese de que el circuito funciona con el voltaje suministrado básicamente...
