Paso 2: Preparar el tablero
![]()
![]()

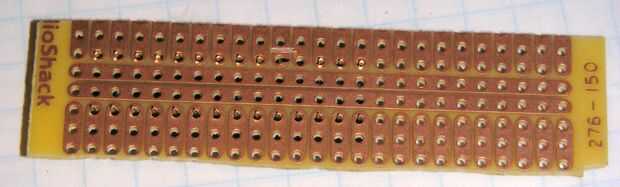

Cortar la placa de circuito impreso (PCB) en tres tiras con una herramienta Dremel, como se muestra. Visto desde la parte superior (el lado con marcas blancas), la sección central de la Junta debe tener 2 orificios en el lado izquierdo de los carriles centrales y 3 a la derecha. El Consejo más amplio que acepte mi manillar es de ¾ pulgadas. Por lo tanto, aunque preferiría 3 agujeros en cada lado de los carriles centrales, no hay suficiente anchura para dar cabida a eso. Medir el interior diámetro de la manija de bares y cortar el medio para caber adentro, teniendo cuidado de no mar el cobre en la superficie inferior. Una de las piezas de borde será el tablero esclavo.
Los pines fuera en el oscilador (Osc1) se alinean con los pines 9 y 11 en la toma pero necesitan conectarse a los pines 9 y 10 en el zócalo sin embargo. Para evitar la conexión indeseada, corte un trozo de cobre para aislar pin10 de los otros agujeros (se muestra en blanco en el diagrama). Con un multímetro, verifique que la conexión se corte.
