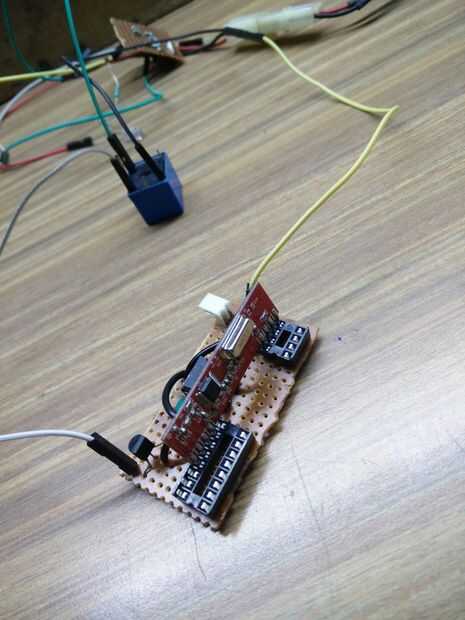

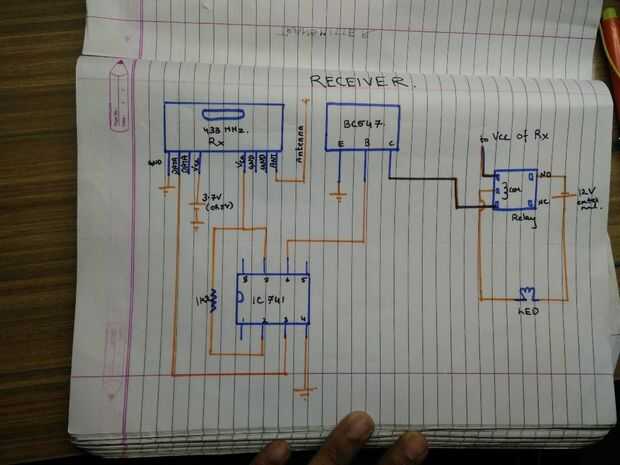

Paso 3: Parte del receptor

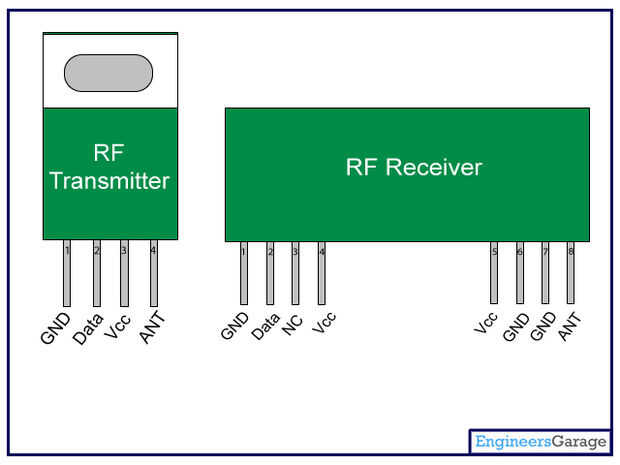

> rf módulo Rx

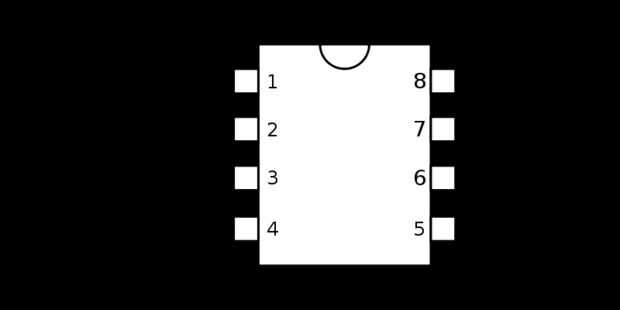

> el opamp ic 741

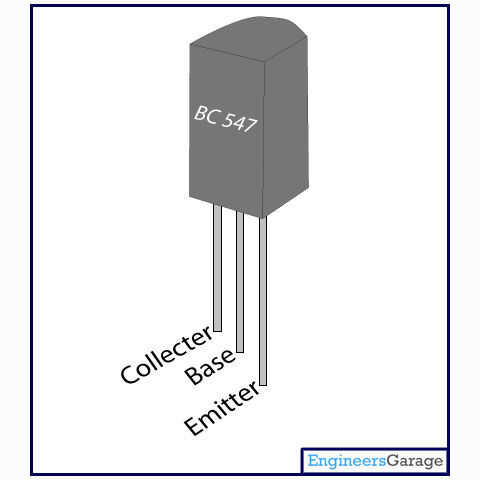

> transistor bc547
Utilizamos el 433 MHz Rx para recibir la señal transmitida. Cuando se transmite una lógica 1 recibimos una lógica 1 pero cuando enviamos a lógica 0, esperar una lógica 0 pero eso no es el caso tenemos algún voltaje aproximadamente 2 voltios por lo tanto usamos un opmap ic como comparador y la abrazadera del voltaje recibido lógica cero a 0V. ahora la salida del opamp que IC es no proporcionar suficiente corriente para conducir el relé por lo tanto usamos un transistor actuando como un interruptor. Cuando la corriente de base es cero, el transistor actúa como un abierto interruptor y no deja ic actual para fluir. Cuando la corriente de base el transistor actúa como un interruptor cerrado y proporciona una ruta para ic actual fluir. La base del transistor está conectada a la salida del opamp circuito .el emisor está conectado a tierra y el colector se conecta al relé como una carga. El relé actúa como una red de conmutación para conducir grandes lámparas o luces según su deseo.
