Paso 2: Construir el Joule Thief
Reconozco que soy un totalprincipiante de electrónica y confían en otros para que el circuito.

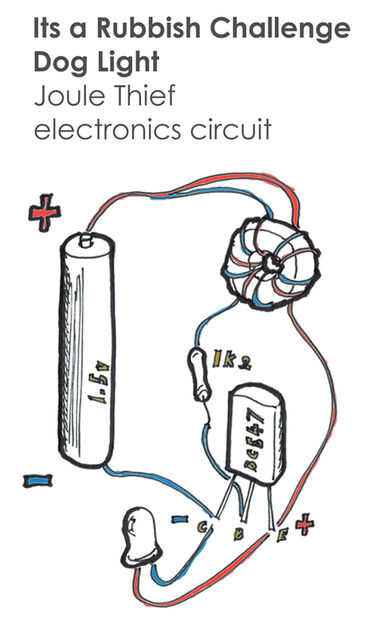

Por favor echa un vistazo 1up de instructable como he seguido su construcción, aunque hice un cambio en que tenía un transistor BC547 NPN en mi caja de brocas que había de soldado de alguna vieja electrónica y funcionó bien.

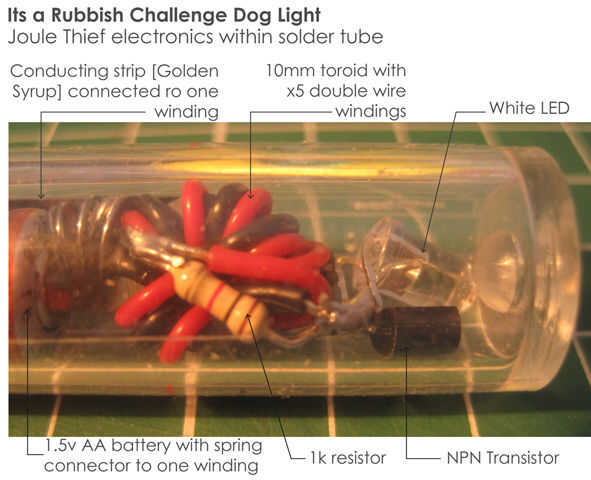

Como mi dispensador de plástico es tan pequeño en diámetro que tenía que utilizar el más pequeño toroide que tenía, también de una disección de la electrónica, 10 mm de diámetro.
Debido a su tamaño sólo podría conseguir 5 bobinas de alambre doble alrededor de él, aunque funciona bien.
Soldadura de todo.
Luego soldar un pequeño muelle viejo en el cable que conecta con el extremo negativo de la batería, la batería perfectamente empujar contra y hacer una conexión.

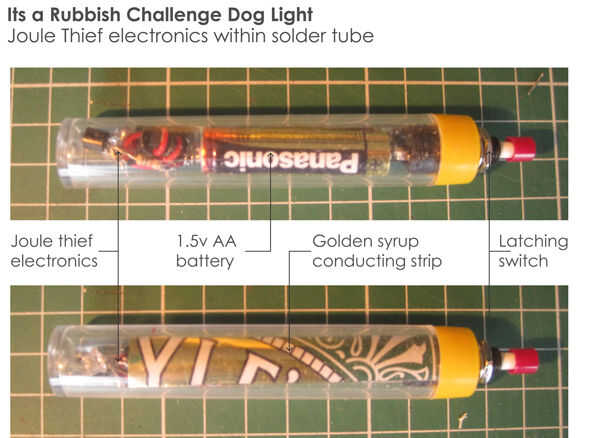

Corte una tira de la lata de oro jarabe para las conductoras de la tira para pasar de la batería al interruptor de bloqueo en el otro extremo. Encontré que cable era demasiado grueso para pasar la batería y la bandeja funciona bien. Como un bono de la gráfica en la lata es tan encantador que añade interés a la luz.
La soldadura de la realización de la tira al cable que viene del ladrón de joule para el conexión positiva.
