Paso 1: La teoría
Para empezar con que necesitaría detectar la luz. No es necesario para el sistema activar si hay suficiente luz en la habitación. Para esto necesito una fotocélula. Además que mi sistema, cuando está oscuro deberías cuando hay movimiento. No es necesario para el sistema se apague cuando yo o mi esposa están dormidos. Para esto se requieren de sensores de detección de movimiento, uno para mí y otro para mi esposa. Porque no quiero despertar cuando mi esposa se fuera de la cama. También, sería necesario de RGB LED por lo que puedo elegir un color de mi auto y ajustar el brillo. Lo suficiente como para navegar por mi esposa y yo en la cama pero no demasiado para despertar completamente. Según especialistas el verde claro es el color que desea utilizar. Y sólo porque es posible me gustaría poder cambiar los colores a través de mi iPhone y recopilar datos del sistema a través de internet.

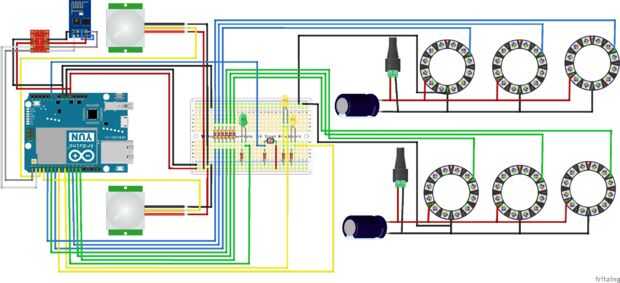

Después cuidadosamente de desconcierto y un montón de pruebas, esto debe todo ajuste como se muestra en el diagrama de Fritzing.
Hardware:
- x 1 Arduino
(en mi caso me quedé con un YUN Arduino durante el desarrollo y terminó con un Micro Pro)
(en mi caso empecé con la protoboard plástico regular de prototipos)
- 1 x fotocélula
- 2 x LED amarillo
- 1 x LED verde
- 6 x 12 LED RGB anillos de Adafruit
- 2 condensadores-1000uF
- 4 transistores - 220Ω
(usa el LED y fotocélula)
- 6 transistores - 470Ω
(utilizado para los anillos de LED RGB)
- Un montón de cables
(no olvidar el manga de encogimiento de calor eléctrico)
- 1 x adaptador Wifi ESP8266
- 1 x convertidor de nivel de I2C
