Luz de la colada de la tira RGB + W/UV LED con pantalla LED (1 / 8 paso)

Paso 1: fuentes de

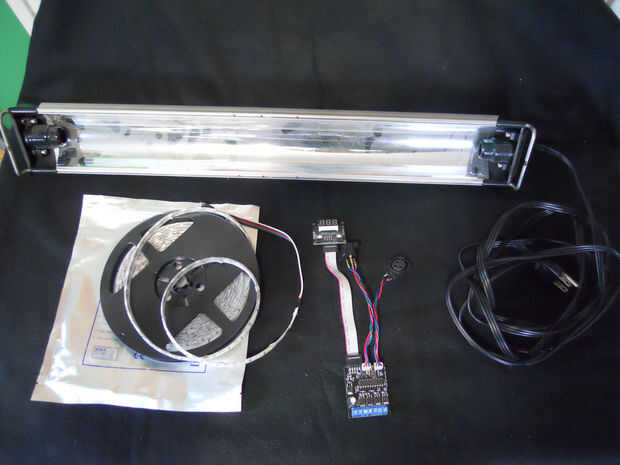

Piezas y suministros:

• Controlador de luces DMX NLED lavado - conector opción D
• Tira de LED 12 voltios RGBW, 60 LEDs por metro
• Tira de LED RGB de 12 voltios, 60 LEDs por metro
• 22AWG 3 hebras alambre torcido
• Cable de poder, utilizado aquí es rojo de 16AWG y cable negro
• 12 voltios @ 3A potencia con tapón del cañón
• Juego cañón enchufe (puede ser con fuente de alimentación) - fuentes de alimentación

Herramientas:

• Hierro de la soldadura y la soldadura
• Cortador diagonal
• Pistola de pegamento caliente
• Destornilladores varios

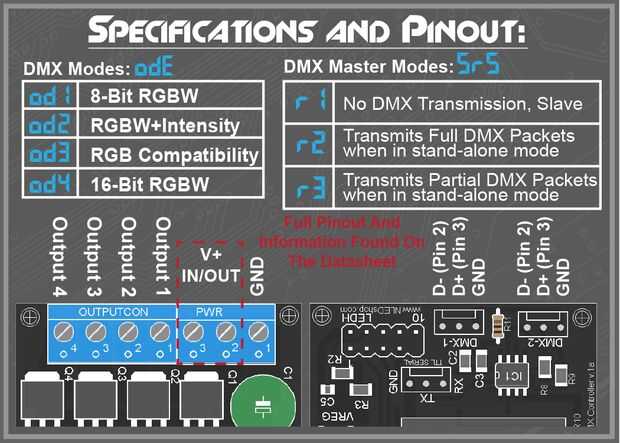

La luz de lavado NLED DMX controlador viene con opciones de conector diferentes para distintos usos. Se muestra en la imagen de este paso, es una opción de conector A, que utiliza cajas de headers polarizados para conexiones de DMX. Pero esta luz los conectores consiguieron de la manera, y los conectores DMX se colocaron lejos del controlador. Así que usando un controlador de luz NLED DMX Wash con opción de conector D era la mejor opción, ya que cabe el caso mejor y hace cableado el XLR DMX un poco más fácil. También es un cable de cinta de 10cm de la Pantalla LED externa NLED, pero en su lugar se utiliza un cable de 30 cm debido a la posición del regulador. Y la pantalla exterior es una cabecera recta de 2 x 5 en lugar de la cabecera estándar ángulo recto 2 x 5, por limitaciones de espacio. Contacto si necesita una cabecera recta en lugar del tipo de stock de ángulo recto.
