Luz de la colada de la tira RGB + W/UV LED con pantalla LED (4 / 8 paso)

Paso 4: Cable el controlador

Cableado eléctrico:

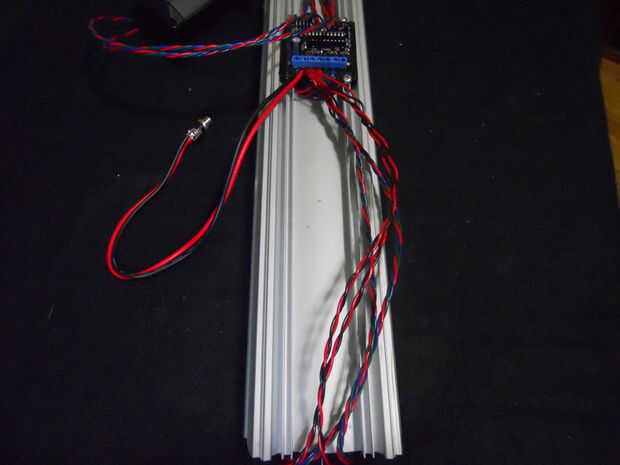

• Mida la longitud de que los cables de alimentación tendrá que ser. Asegúrese de dejar algunos extra. Corte el cable a la longitud. Cables rojo y Negro 16AWG se utilizan en este diseño. El DC jack de barril, a un extremo de los cables de la soldadura. Como en la imagen.
• Vea el diagrama del dispositivo para perno terminal información.
• Tierra es el terminal más exterior, conecte el cable Negro 16AWG y tornillo hacia abajo firmemente.
• Las dos fuente de voltaje + terminales están conectados juntos y cualquiera de los dos pueden utilizarse para conectar el cable rojo. Pero mejor sería que junto a la terminal de tierra.

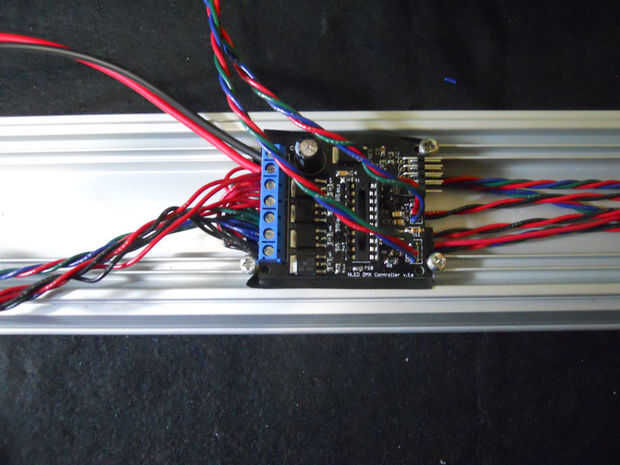

Conectar la tira del LED:

• Con todos los cables ahora funcionaron al controlador, que necesitan para insertarse. Consulte la hoja de datos del dispositivo o imagen adjunta para perno diagrama.
• Cuidadosamente Instale los cables en su posición terminal, recuerda ver hilos deshilachados que podría corta para un terminal adyacente. Y asegúrese de que los cables están en Tornillo abajo apretado una vez instalado.

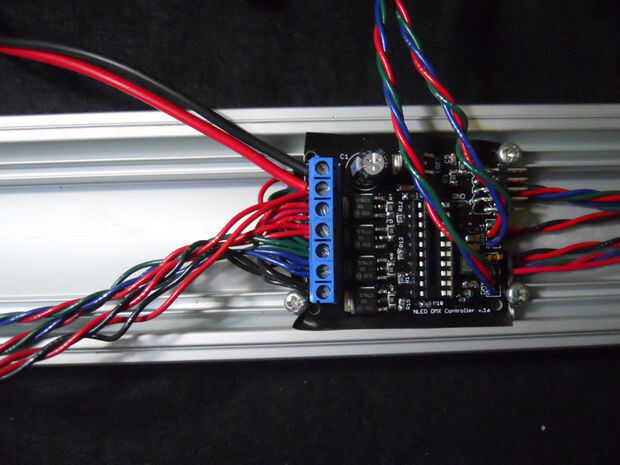

• Los cables de LEDs rojo ir al canal 1 de salida
• Los cables de LEDs verde ir a la salida de canal 2
• Los cables de LEDs azul ir a la salida de canal 3
• Los cables de LEDs blanco ir a la salida de canal 4
• Finalmente si los ánodos de cableado al controlador, se conecta el ánodo los cables para las otras fuente de voltaje + terminal posiciones.
