Paso 3: Crear conexiones de los terminales en el stand de trofeo
A continuación nos centraremos en la construcción de los terminales que el trofeo de la taza de Stanley se sentará en el cuando se coloca en el soporte.
Para este paso que necesitaremos 2 rojo hilos de aproximadamente 100mm de longitud corte y pelado en un extremo.
El objetivo de este paso para crear dos puntos de conexión en la parte inferior el trofeo soporte orificio. Estos actuarán como los terminales de un interruptor. Cuando la hoja en la parte inferior del trofeo puentes el boquete entre los terminales de la hoja se completa el circuito y enciende la lámpara y el timbre.
Instrucciones

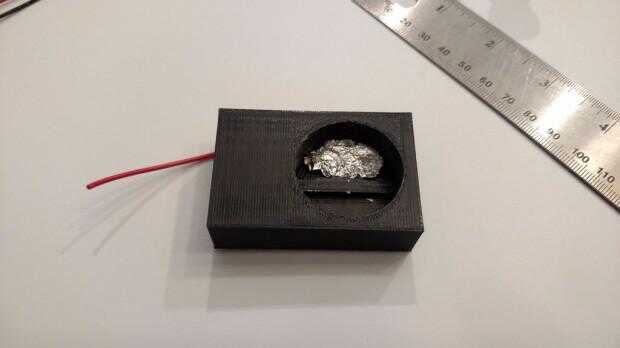

Rasgar un pedazo pequeño de papel de aluminio (utilicé una pieza que fue de aproximadamente 100 mm x 60 mm, pero esto no necesita ser exactos) y la bola para arriba libremente en el extremo pelado del cable. Pase el cable a través de la abertura en la parte inferior del soporte y presiona la hoja en la parte inferior del agujero.
El separador que se agregó en la parte inferior del agujero del soporte del trofeo debe guiar la hoja en su lugar

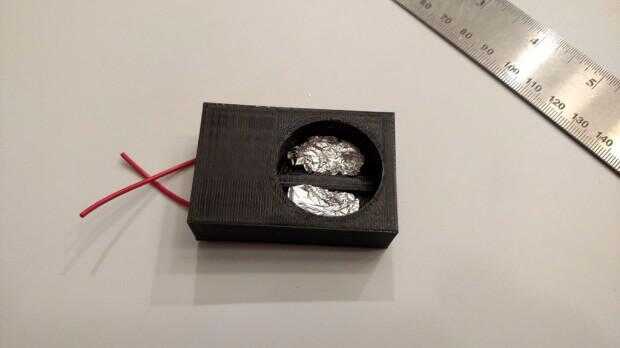

Repita este paso una segunda vez para la otra mitad de la conexión.

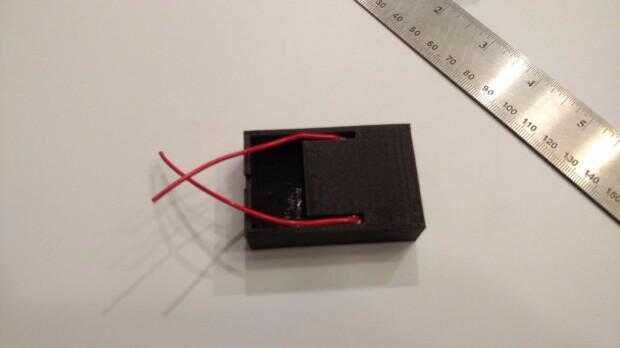

Si usted voltea el soporte al terminar veremos los cables llegar pasado el zumbador en el stand.
Continuar al paso siguiente.
