Luz de la noche de azulejo de vidrio (6 / 7 paso)

Paso 6: El circuito

Lo primero que hice fue consultar la salida real de la verruga de la pared con mi multímetro. Me alegro de que lo hice ya que la tensión real a la toma fue 14V no 12V 1A como está escrito en él. Ahora si realmente sabía lo que era la tensión y el amperaje para estos LED algunas matemáticas simple hubiera sido fácil. Lamentablemente para mí el precio barato vino con la consecuencia de ninguna documentación y como tal tuve que improvisar y probar un poco y cruzar los dedos que yo no soplo mi LED. Así que... ya que iba a ser con 4 LED alambré para arriba en la serie, cruzó los dedos y espera que los valores de resistencia fueron suficientes para soltar la tensión (sí realmente corté uno abierto para ver qué valor de resistencia fue pero en corte, los colores eran duros hacer de la resistencia muy pequeña ser impaciente y bueno este fue un proyecto paralelo y tuve 10 LED de después bien :))

Así. el cruce de dedos funcionó. Muy bien de hecho. En la serie no había suficiente voltaje para encender para arriba y así que sabía que había caido por debajo de 12V es necesario y como tal hizo una combinación de cableado paralelo y serie. Viola! una serie 2 en paralelo era perfecto. Dejé correr para un buen control de calor y asegurarse de que no habían volado y efectivamente todo parece en orden.

Tiempo de soldadura todo.

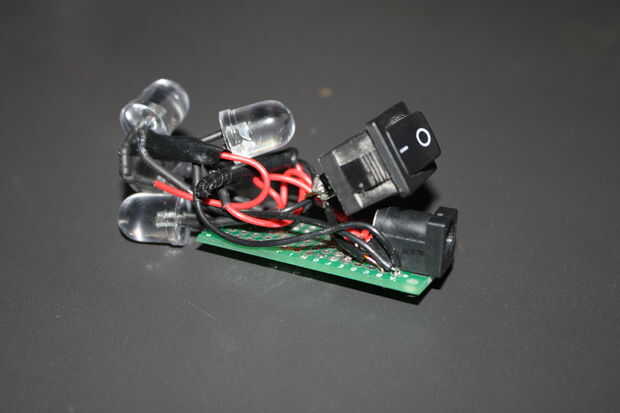

Primero se corta la placa proto tamaño

Corte agujeros en la placa proto para acomodar las piernas del tomacorriente y el receptáculo a la Junta de la soldadura.

Suelde el interruptor positivo al receptáculo positivo y negativo a negativo.

Si tienes precableado LED como hice desea recortar los cables mucho para que no obstruya el espacio y bloqueando la luz dentro del cubo.

Tenga en cuenta el a continuación se aplica a la manera específica tienen estos cables si tienes diferentes LED o fuente de alimentación necesita cablear por consiguiente. Esta es una buena herramienta para ayudarle a cableado de LED LED matriz calculadora

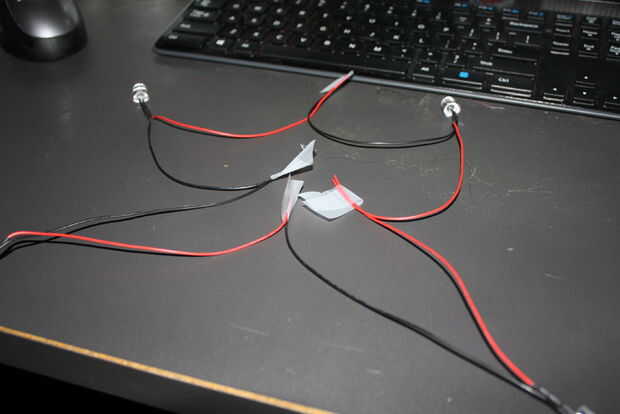

Cable el LED juntos este camino. (otra vez solamente si haces exactamente lo que yo he por favor compruebe su LED requisitos de alimentación y compruebe el suministro de energía con un multímetro para asegurarse de que). Desafortunadamente la mayoría de estas fotos vinieron después tuve cosas cableado y realiza algunos grabados juntos y tomó una foto para que vieran lo que quise decir. Yo obviamente no conéctelos juntos como lo fue mostrar las conexiones no elctronico.

1. Primero tome dos y conéctelos positivo a positivo.
2. Tome la otra dos y conéctelos negativo a negativo
3. Ahora toma el negativo de un par y cable positivo en el otro par. Cinta esta como que no va a ser conectado en la placa.
4. Repita el paso 3

OK ahora cable positivo al positivo del interruptor y negativo con el negativo del interruptor. Sí tapas, puede ser una buena idea, un diodo no pueda lastimar a cualquiera. Esto fue rápido aunque barato y fácil y para el bajo $3,00 me no preocupa a que morir.

Prueba de las luces. Si funciona bien en el siguiente paso.
