Paso 2: diseño
La cara frontal de la luz será ligeramente más pequeño que el 12 "x 12" de la madera contrachapada. Esto es para poder tener más espacio libre cuando corte el diseño final del laser.
Afortunadamente una muy buena guía para la elaboración de este rosetón particular está documentada por Michael S. Schneider en
http://www.constructingtheuniverse.com/Chartres%20...

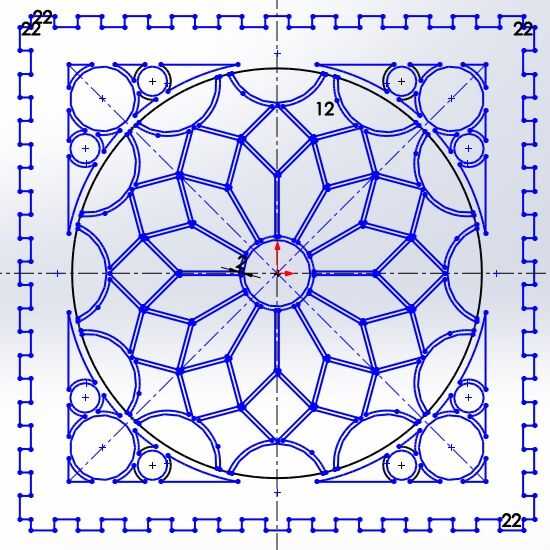

Siguiendo las instrucciones, dibujé el diseño en Solidworks. Creo que la instrucción es probablemente más para ser dibujado a mano. Después de dibujar el diseño, una gran cantidad de tiempo transcurrió recorte de las líneas no deseadas. Luego usé el comando 'offset entidades' para crear un desplazamiento interno de 1mm a todos los patrones en el dibujo. Después de cortar más, me quedo con el intrincado diseño de la 'ayuda' en la ventana de rose cada uno con un espesor de 2mm. Para acentuar el anillo exterior de la ventana, he cortado los cuatro recién llegados y rellena con algunos auto diseño interpretado para los soportes.

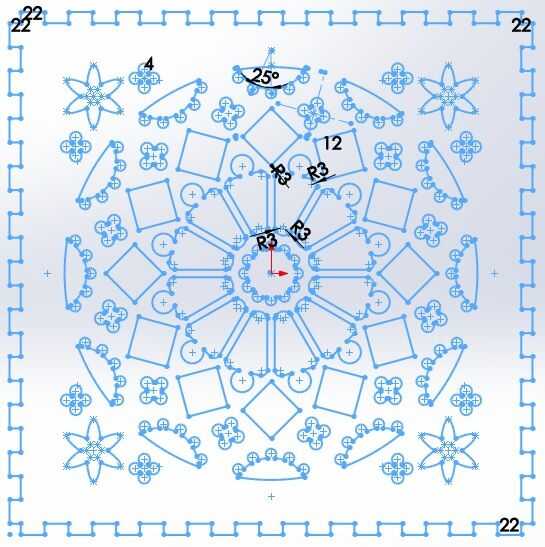

Este rosetón se supone que 'invertir'. Invertida en el sentido que uno puede ver los apoyos y la forma de las vidrieras. Dibujé la forma de la escotadura que representan las ventanas de cristal manchadas con el diseño anterior como plantilla.
También dibujé un simple cuadrado lo suficientemente grande como para cubrir todos los cortes que representan a las vidrieras.
Para el resto de la caja, simplemente diseñé un patrón alterno de cuadrado para que las piezas pueden encajar como un puzzle. Generalmente para este cortador del laser, en orden para un ajuste apretado, la dimensión de la ranura debe ser 0,1 mm menor que la correspondiente clave por todos lados. Sin embargo pensé que ya que hay algunas claves que se enclavija muchos y que voy a usar pegamento de madera de todos modos, debe quedar apretado. Alerta de spoiler! Este no es el caso.

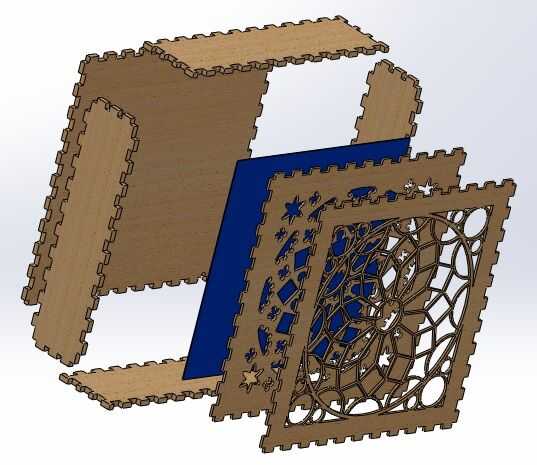

'Saca' el bosquejo por el grosor de la madera que voy a utilizar para crear la parte. La Asamblea se representa en la vista. Opté por una vista de frente y guardar los archivos como DXF para el cortador del laser. Para los pedazos más pequeños, en realidad dibujaba en las dimensiones del material de madera contrachapada y 'había montado' les en un arreglo sobre el material de madera contrachapada que minimiza el desperdicio de material. Entonces 'quitar' el material de madera contrachapada de la Asamblea, convierte el archivo de ensamblado en un archivo y guardarlo como un DXF
