Paso 2: diseño
Este rosetón de dibujo en Solidworks fue mucho más difícil que en luz de noche temática rosetón. No ha logrado encontrar referencia alguna sobre qué simetrías para usar con el diseño. Comencé midiendo la proporción de las características principales de los rosetones en las fotos y dibujando hacia fuera. Fue solo hasta mucho más tarde que he encontrado este enlace:
ARQUITECTURA de QUADRALECTIC: una revisión panorámica por Marta Kuilman
específicamente esta página,

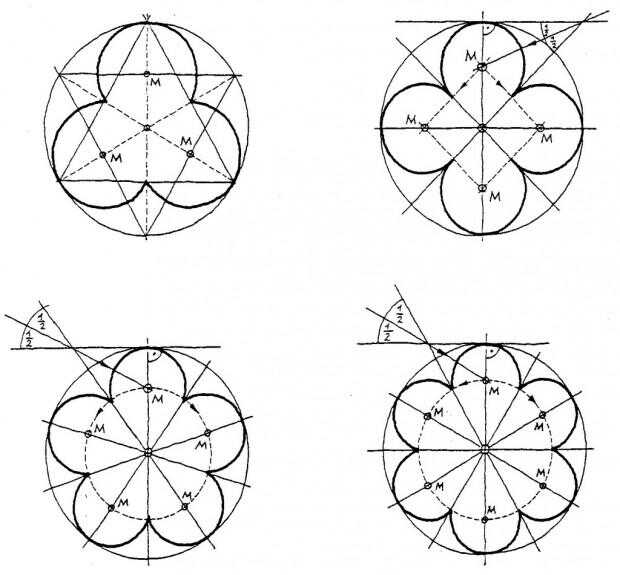

Tipo de direcciones de las cuestiones de cómo dibujar algunas de las características comunes encontradas en rosetones. Inicialmente planifiqué hacer el rosetón de tres capas. Pero en otro estudio de fotos de la ventana color de rosa, parece que dos capas sería suficientes.

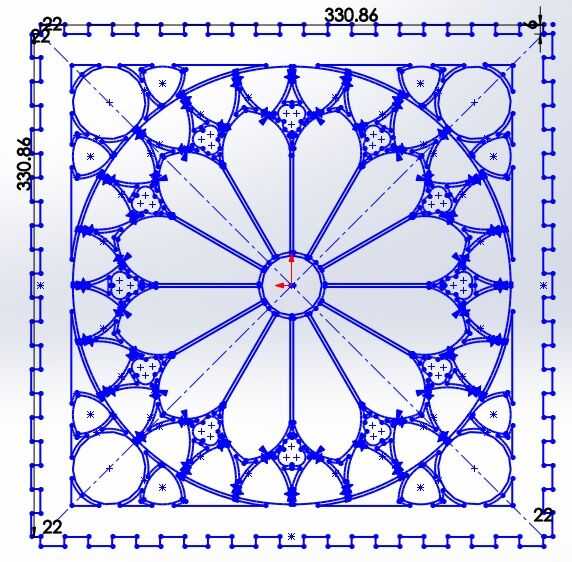

Empecé con la capa externa de la ventana de rose. Primero dibujé todas las líneas correspondientes a las características de la primera capa de la ventana de rose. Luego utilizar 'Offset entidades' para compensar 1mm en cualquier dirección de las líneas. Luego fui y elimina meticulosamente todas las líneas no deseadas usando las 'entidades Trim', fusión de todas las estructuras. La simetría es su allie mayor cuando se trata de dibujar rosetones. Esencialmente uno podría dibujar un cuarto de la ventana y espejado en el cuadrante cuatro cuidaría de los demás.

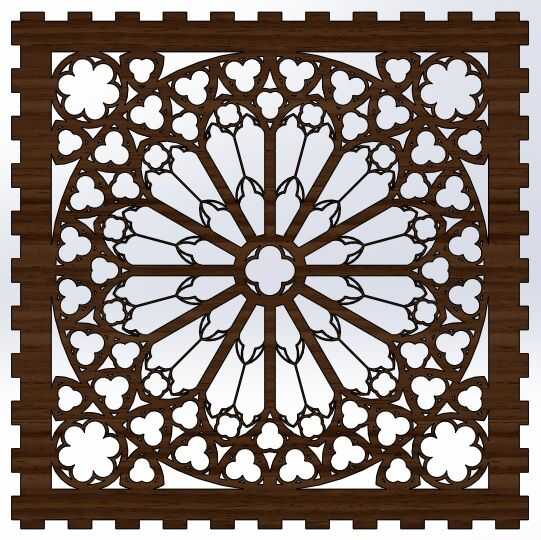

Como con el proyecto anterior, hubo cuestiones importantes cuando vino a tratar de sacar el dibujo en Solidworks. Había un montón de segmentos de línea muy corto y abiertos contornos del proceso de ajuste. Esto fue por qué sólo trabajé para limpiar un cuarto de la ventana de rose. Hecho esto usé las 'entidades de espejo' para obtener la ventana de rosa entera. Una cantidad de tiempo pasó a solucionar esto. Después de la capa externa se terminó, fue utilizado como plantilla para dibujar la capa interna.
De estructuras anteriores, sabía que el cortador del laser especial que iba a utilizar siempre demasiado corte un agujero cuadrado 0,2 mm ambas maneras. Así algunas de las ranuras en los bordes se redactaron ligeramente más pequeños que sus correspondientes pestañas. Esto era asegurar un ajuste apretado para pegar.

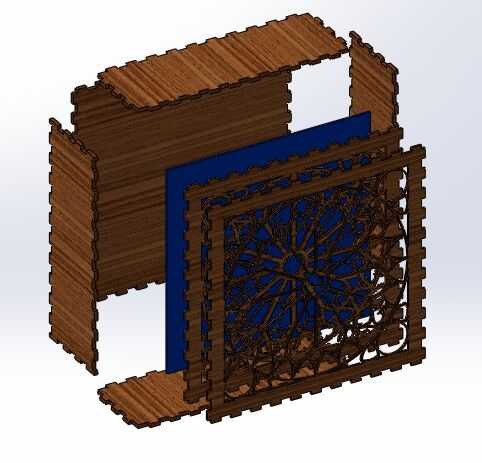

Después de todas las partes fueron dibujadas, que entonces prueba montado les en Solidworks para asegurarse de que no ha hecho ningún error de silliy. La buena vieja cita de 'medida dos veces, corte una vez viene a la mente.
