Paso 3: fabricación

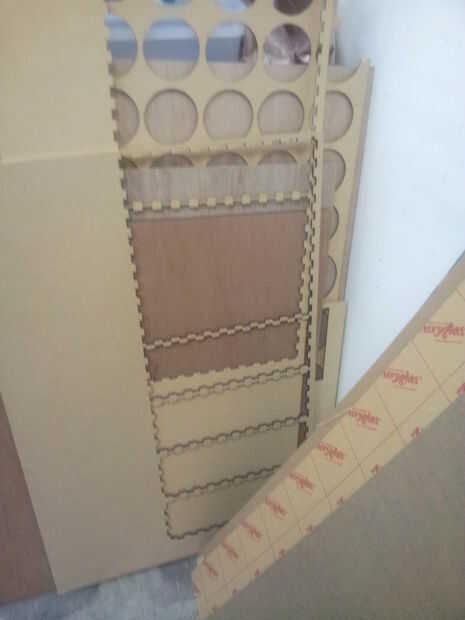

Para esta build, no fuente para los materiales de la tienda de arte y artesanía local. El de 3mm y 6mm madera contrachapada gruesa hojas disponibles allí son demasiado pequeños para este proyecto sólo una ficha. Así que hice uso de los materiales disponible en el cortador del laser en su lugar y tienen grandes placas de madera contrachapada de grifo. Como medida de ahorro de tiempo, reuní todas las piezas del mismo espesor, plano y de lado a lado en Solidworks. Luego convertir a estas asambleas en ficheros de pieza de Solidworks y eligió una vista frente al guardarlos como archivos DXF para el corte por láser. He incluido los archivos .dxf para las piezas individuales con el espesor indicado en los nombres de archivo. No debe haber ningún problema en combinar estas plantillas de corte para los materiales del mismo espesor utilizando cualquier programa de edición de gráficos de vector.

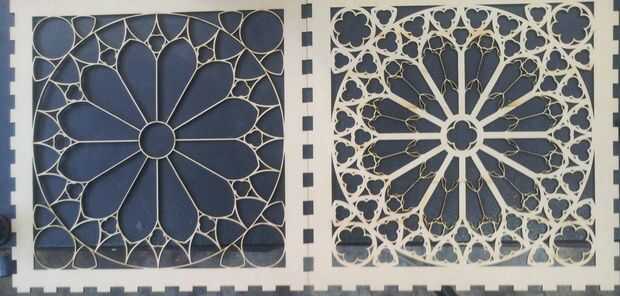

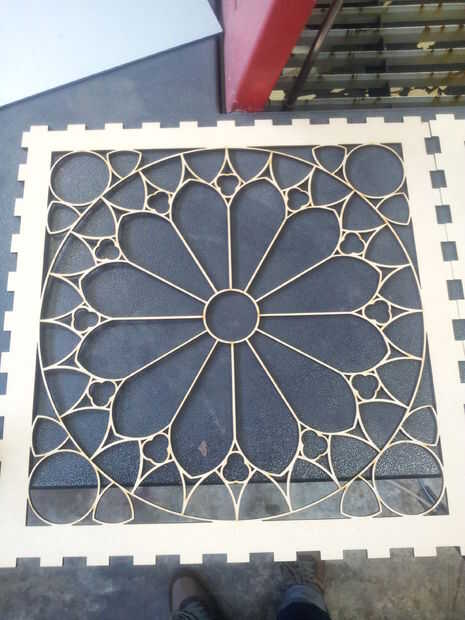

Empecé a corte las dos piezas que componen la parte delantera. Puesto que estas eran las dos piezas que tenían los patrones intrincados, pensé que si algo sale mal seguramente pasaría al cortar las dos piezas. Lo y he aquí pronto después de comenzar, algo pasó mal con el corte. Había un chorro de aire de la tobera al lado de la cabeza láser. Estaba allí para impedir que el hollín contaminando la óptica de salida. Pero en este caso el jet del aire era tan fuerte que rompió uno de los radios del patrón durante el corte del agujero adyacente.
Tras haber derrotado a ley de Murphy, especie de reiniciarse con un flujo de aire reducido en el jet y MDF (es más fuerte que la madera contrachapada) usado en su lugar. Mientras continúa el corte del laser, hubo unos momentos de parada de corazón cuando que no estaban seguros si era capaz de tales estructuras intrincadas de corte del cortador del laser. Es por lo tanto probablemente prudente añadir una advertencia aquí. Así que aquí va:
ADVERTENCIA ***
La plantilla de corte láser contiene patrones intrincados. Dependiendo de la especificación y la tolerancia de la cortadora laser en uso, pueden o no pueden ser capaces de efectuar el corte. Supongo que por lo que la experimentación es la clave aquí.

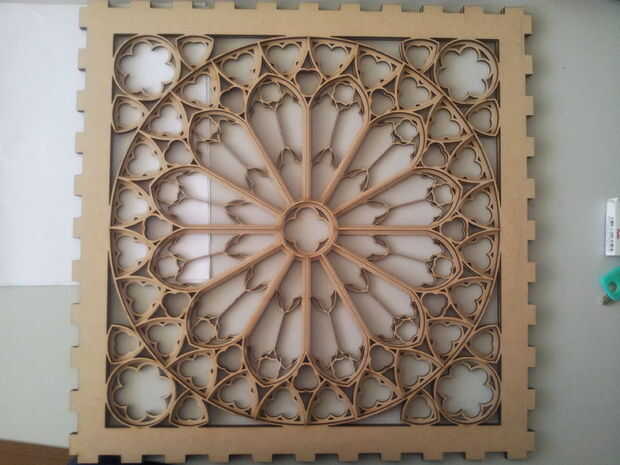

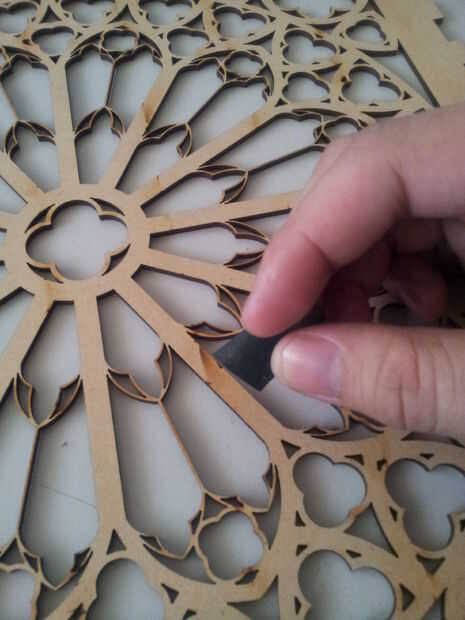

Hubo también importantes oscurecimiento en los radios del patrón por el hollín de la corte. Esto era probablemente debido la cercanía de los dos adyacentes a líneas de corte. De todos modos, una vez conseguidas todas las piezas MDF, nada un poco de lijado (no seguro cómo sabia es MDF de la arena) no eliminar. Después de comprobar, las dos caras de frente no coinciden perfectamente (por suerte no era un show tapón). Creo que fue porque había una leve deformación inicial en la MDF de 3mm.
