Paso 2: Resumen

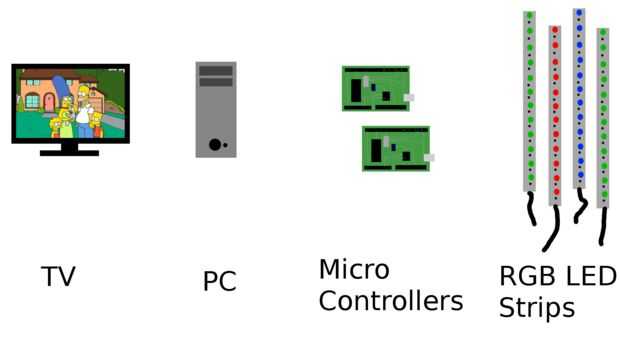

Pero primero me gustaría dar un breve resumen de toda la Asamblea.

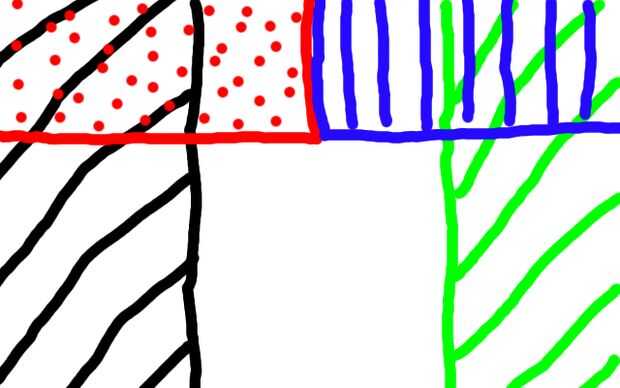

La aplicación siempre toma una captura de pantalla de la pantalla. Esa imagen se divide en diferentes partes. La parte derecha e izquierda de la pantalla y la parte superior, que también se divide en una izquierda y una parte derecha. Hace cuatro piezas en conjunto.
La aplicación calcula tres valores para cada una de estas áreas (rojo, verde, azul). Al hacerlo podemos combinar esos valores a un color medio para esa parte de la pantalla.
Después calculamos cuatro de esos colores (para cada área una) podemos enviarles a los micro controladores.
La computadora y los reguladores micro se conectan mediante conexión en serie.
Después de los reguladores micro (en mi caso dos Arduinos) recibieron sus mensajes pueden cambiar el color de las tiras LED. Por lo tanto cambian el valor PWM de sus pines de salida. Cada uno de estos pines está conectado a un transistor que cambia las tiras de LED 12V externamente accionado encendido y apagado.
