LUZ de LED TV (5 / 14 paso)

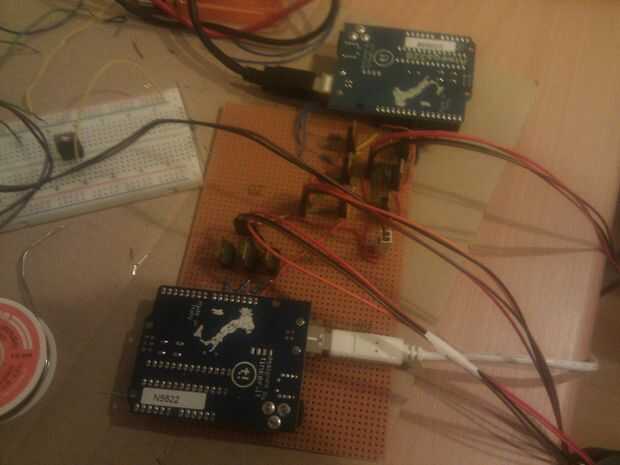

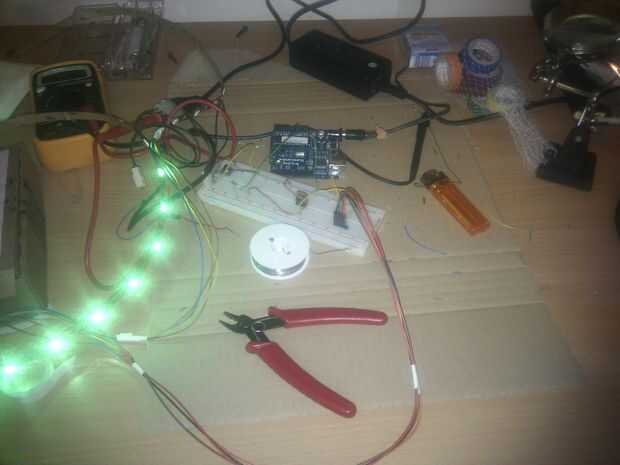

Paso 5: Hardware

Otra cosa necesita son transistores y resistencias para controlar cuando el LED estará encendido y apagado. Por favor asegúrese de que comprar las adecuadas. No puedo decirte que se necesita porque hay diferentes tipos de tiras de LED por ahí.

O tienes uno con ánodo común (como yo) que controlan los colores mediante la modulación de la conexión a tierra.

O la tira del LED tiene un cátodo común. De lo que es lo contrario. Su LED comparte su tierra y lo que controlas es el positivo (+ 12V) fuente de alimentación.

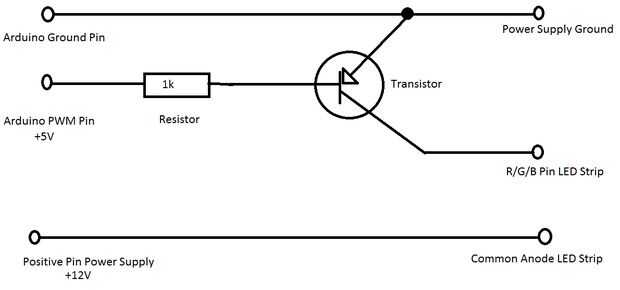

En la figura que se adjunta a este paso se puede ver cómo las clavijas tienen que estar conectado cuando se utiliza una tira de LED de ánodo común. Usted necesita soldar esto 12 veces (para cada valor = 4 x RGB).
