Luz de los botones de su unidad de CD-ROM! (5 / 6 paso)

Paso 5: Suelde el LED a la placa de circuito

Ahora a soldar el LED a la placa de circuito. Con los cables cerca del conector de poder, ahora podemos soldarles.

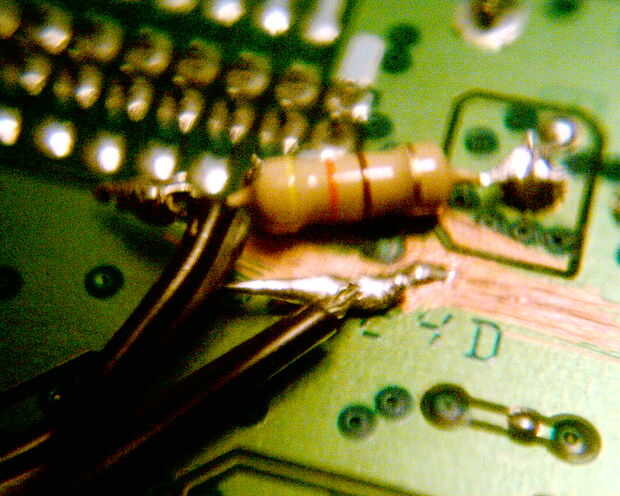

En primer lugar, tomar la resistencia y la soldadura para la + 5v contacto en el circuito, como en la imagen. Las tensiones están marcadas generalmente en algún lugar cercano.

A continuación, suelde el cable positivo del LED a la resistencia y el cable negativo a GND o tierra. (Estas son las dos clavijas en el medio, escoge uno) Si el cable no puede alcanzar bastante los contactos, raspar de la capa enamel-ish en el circuito alrededor de la conexión de GND, (AKA) de superficie para exponer la traza de cobre debajo. Suelde el cable negativo a esto.
Mira las fotos si esto suena confuso.
