Paso 8: Hacer un PCB.
Aunque el cartón es fácil de manipular que no sabía que la soldadura no se pega bien a la cartulina. Me olvidé/consiguió perezoso para tomar fotos al tiempo que. Va a explicar con fotos acabadas.
Pasos:
1. Haz un diagrama del circuito del LED para su arreglo de discos de este sitio Web. Sólo tenemos que poner en el número de LEDs el voltaje de la fuente y se le dará un diagrama del circuito.

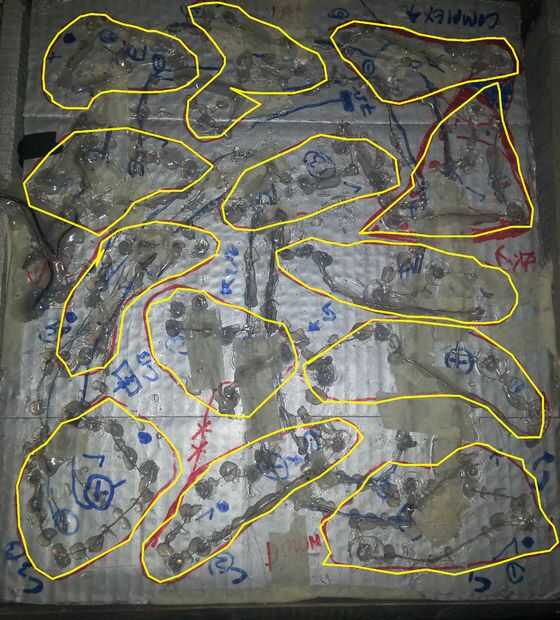

1. de 52 LED del asistente me dio 13 matrices de 4 LED de cada uno.

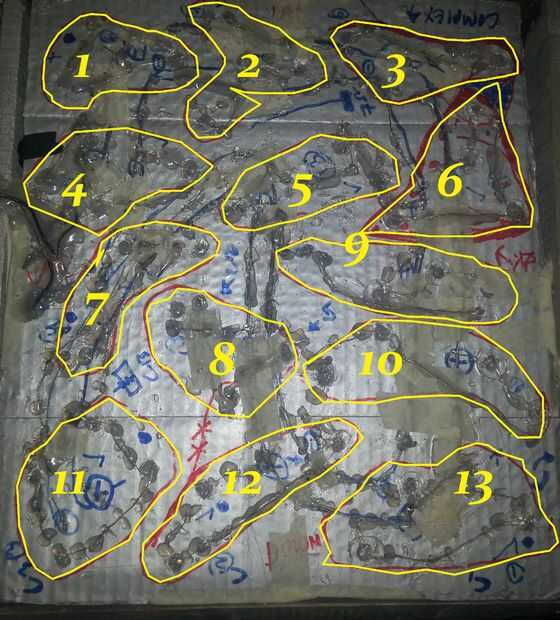

2. tomé un marcador y divide los agujeros que hice anteriormente en un conjunto de 4 cada uno. Estas son las matrices individuales. Número de los arreglos de discos.

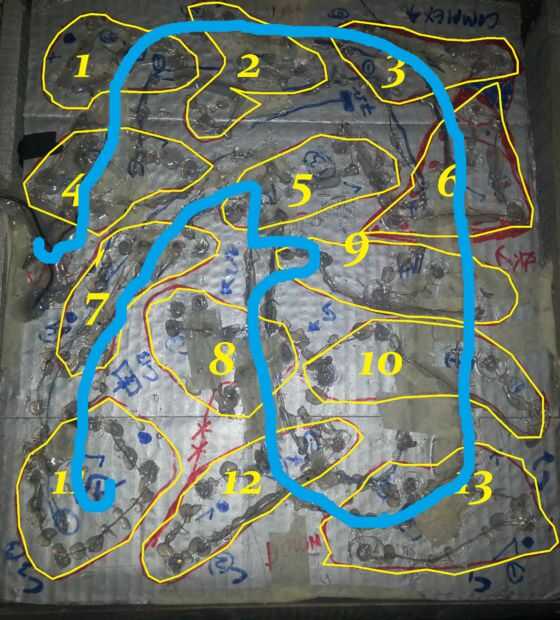

3. Agregue una línea marcada que atraviesa cada arreglo de discos - "al menos una vez". Decidir que esta línea va a ser positivo o negativo.

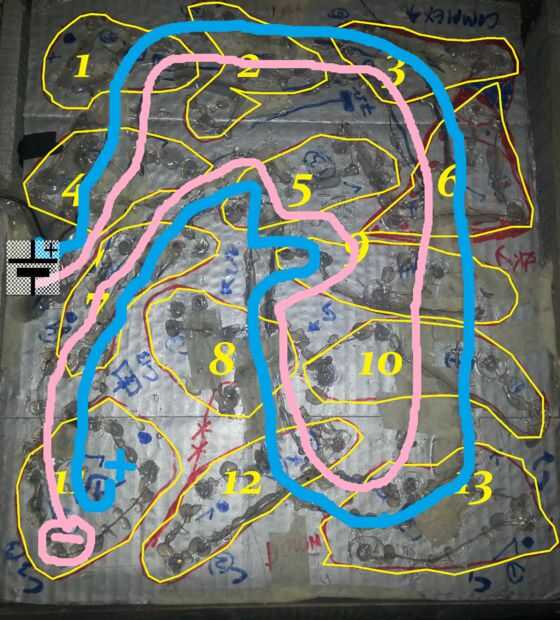

4. Tome el otro marcador de colores diferentes y hacer otra línea que, paralelo a la línea de otros, decidir también sobre la polaridad de esta línea. Confundir la polaridad como potencialmente puede atornillar el proyecto más adelante.
5. uso de colores diferentes le ayudará a mantener un registro de positivo y negativo que es muy importante.
6. básicamente ahora tienes un diagrama PCB de tu luz. Los agujeros son donde el led va a ser y las líneas representan la fuente de alimentación.
