Paso 1: Cirugía de LCD
Abra la carcasa, ten cuidado para la carga restante en condensadores: 94 V!

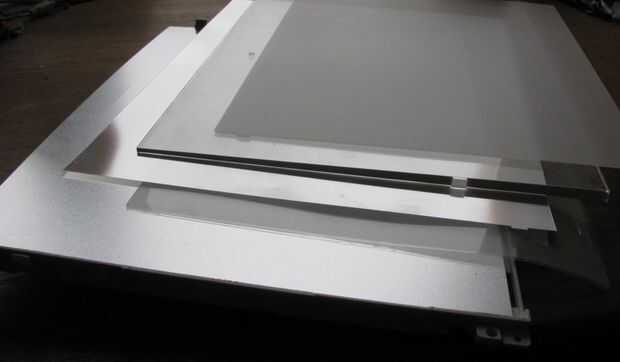

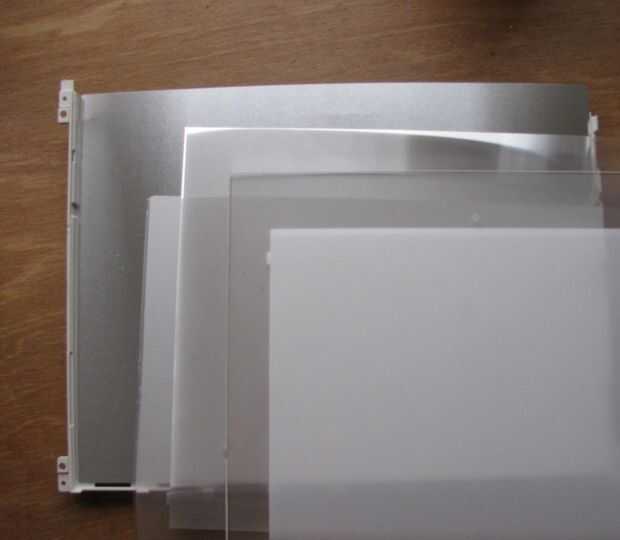

Trabajar su camino a través de desarmar la cosa, sacar la unidad de visualización. La unidad está enmarcada en metal fino, generalmente ligada con cinta y pegamento. De adelante hacia atrás, la unidad tiene las siguientes capas:

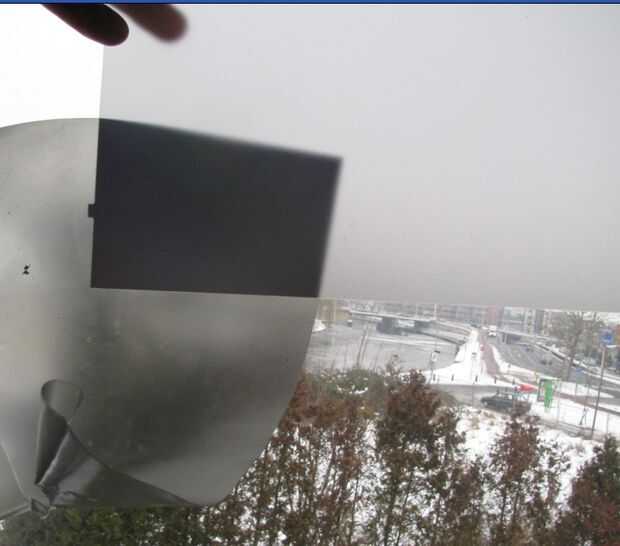

-Un filtro polarizador horizontal en forma de una lámina de plástico pegajosa pegada en el cristal del LCD.

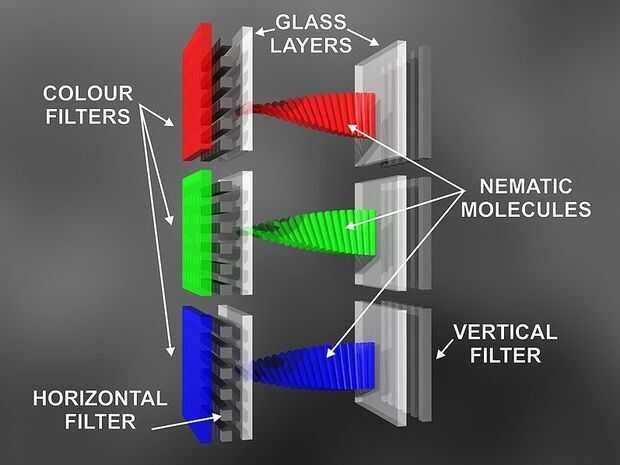

-La unidad real del LCD: aspecto verdoso vidrio con cables de listón de la película que sale de él (en realidad es 2 hojas de vidrio con rejillas de alambre, transistores, electrodos transparentes, 4 filtros de color por píxel incrustado y por supuesto el LCD intercalada entre.
-Otra pegajosa hoja plástica, polarizada en la dirección vertical, pegado en la parte trasera del cristal LCD.
-Una hoja plástica transparente mate (en mi monitor que esta también fue polarizada).

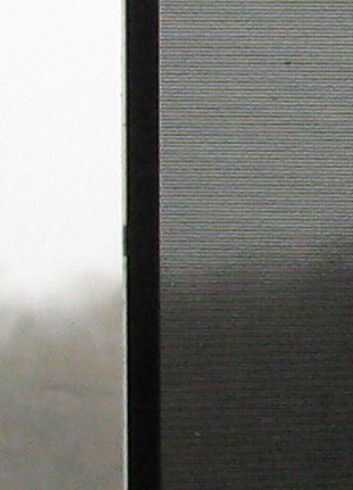

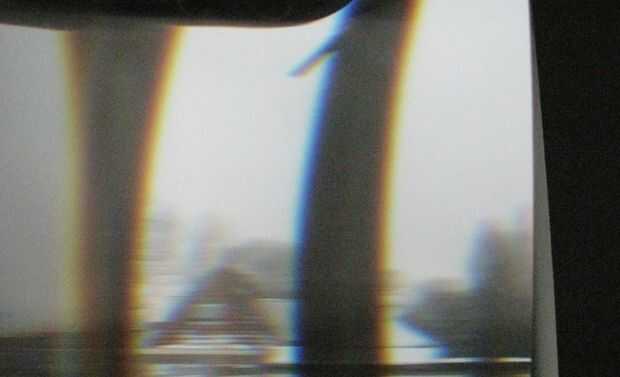

-Una hoja de prisma Fresnel, para dirigir la luz trasera a la izquierda y derecha, para una fácil visualización de los lados.
-Una cuña acrílico con pequeñas muescas: dirige la luz de un tubo de cátodo frío encima de la cuña uniformemente a lo largo de la pantalla (de ahora en adelante llamado ' la cuña').
-Una lámina de plástico transparente blanco y un metal detrás para la reflexión.
